Проверка и регулировка развал схождения (углов установки колес) на автомобиле Lada Granta

Инструменты:

• Манометр для проверки давления в шинах
• Компрессор или шинный насос
• Линейка или отвертка плоская большая
• Монтажная лопатка
• Регулируемая подставка - 2 шт.
• Домкрат или канавный подъемник
• Динамометрический ключ
• Гаечный ключ рожковый на 13 мм
• Гаечный ключ рожковый на 19 мм
• Гаечный ключ рожковый на 24 мм - 2 шт.
• Гаечный ключ накидной прямой на 17 мм
• Гаечный ключ накидной изогнутый на 24 мм
• Ключ трещоточный
• Головка на 19 мм

Детали и расходники:

• Скотч
• Мел
• Регулировочные шайбы (при необходимости)
• Аэрозольная смазка типа WD-40

Примечание:

Проверку и регулировку развал схождения (углов установки колес) на автомобиле выполняют на специальных стендах согласно инструкции по их эксплуатации.

1. Перед тем как выполнить регулировку развал схождения (углов установки колес) необходимо проверить на автомобиле следующее:

1. давление воздуха в шинах;
2. радиальное и осевое биение дисков колес (осевое биение не должно превышать 1 мм, радиальное - 0,7 мм);
3. свободный ход (люфт) рулевого колеса;
4. свободный ход (люфт) в подшипниках ступиц передних колес;
5. техническое состояние деталей и узлов подвески (отсутствие деформаций, разрушения и износа сайлентблоков (резинометаллических шарниров), недопустимой осадки верхней опоры стойки подвески).

Замеченные неисправности устраните.

2. После установки автомобиля на стенд, непосредственно перед контролем углов «прожмите» подвеску автомобиля, прикладывая 2-3 раза усилие 392-490 Н (40-50 кгс), направленное сверху вниз, сначала к заднему бамперу, а потом к переднему. Колеса должны быть расположены параллельно продольной оси автомобиля.

3. При проверке и регулировке развал схождения (углов установки колес) передних колес сначала проверьте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота

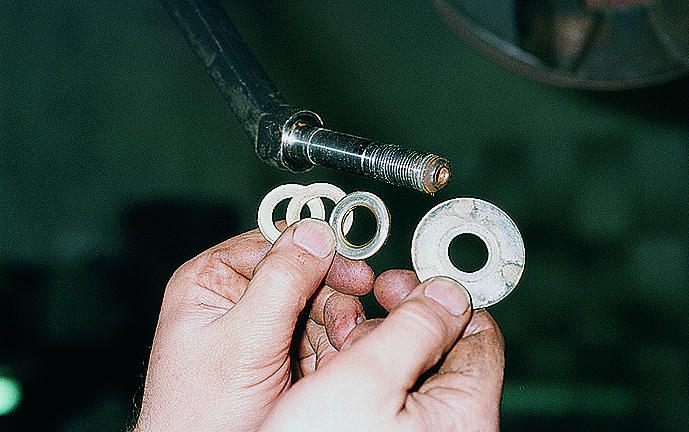

Данный угол образован вертикалью и линией, проходящей через середину верхней опоры стойки амортизатора и центр сферы шаровой опоры, закрепленной на нижнем рычаге передней подвески. Если угол не соответствует табличным данным, измените количество регулировочных шайб, установленных на обоих концах растяжек подвески.

Для увеличения угла продольного наклона оси поворота уменьшите количество шайб на растяжке в передней или задней ее части. И наоборот, для уменьшения угла добавьте количество шайб, но только в задней части растяжки, так как впереди это выполнить не всегда возможно из-за короткой резьбовой части растяжки.

Примечание:

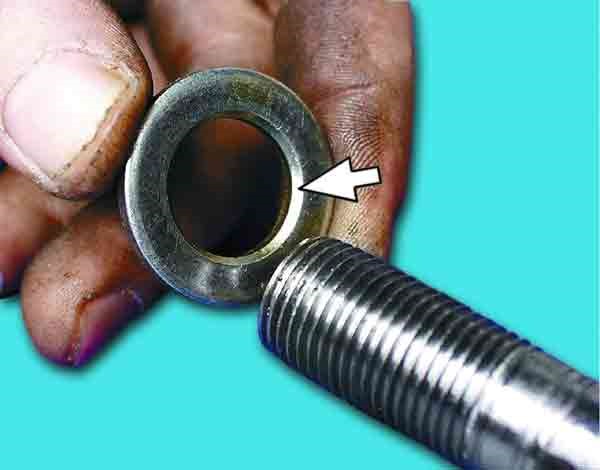

При изменении количества шайб на растяжке следите за тем, чтобы фаски на шайбах были обращены в сторону упорного торца растяжки. Это же правило соблюдайте при установке внутренней упорной шайбы сайлентблока (резинометаллического шарнира), когда полностью удалены регулировочные шайбы.

Число регулировочных шайб на растяжке не должно быть более двух впереди и четырех сзади.

Угол развала передних колес

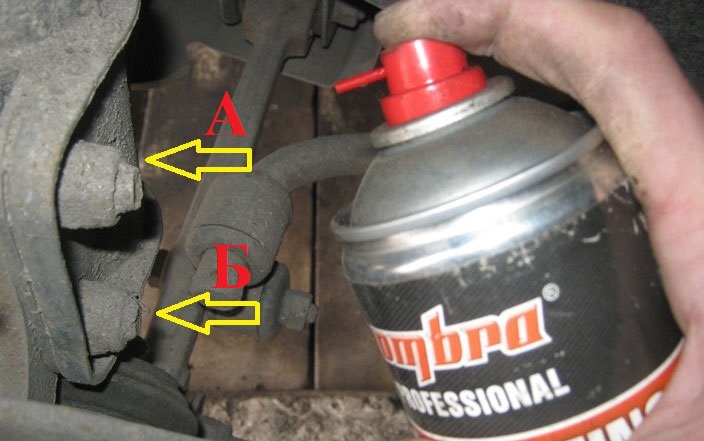

Этот угол характеризуется отклонением средней плоскости вращения переднего колеса от вертикали и регулируется вращением регулировочного болта А крепления поворотного кулака к стойке амортизатора.

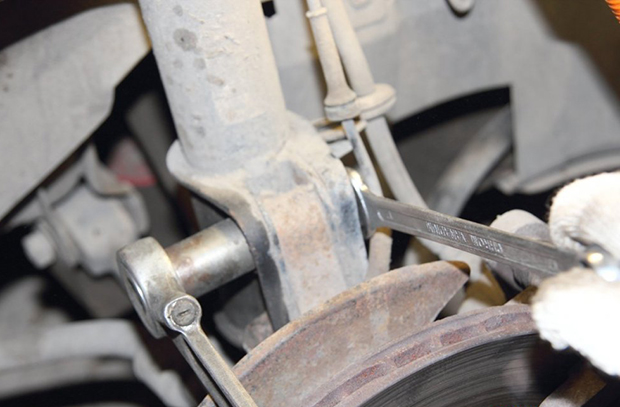

Если угол развала отличается от нормы, отрегулируйте его. Для этого ослабьте гайки верхнего А и нижнего Б болтов и, поворачивая верхний регулировочный болт А, установите на автомобиле необходимый угол развала колес. По окончании регулировки затяните гайки моментом 88,2 Н·м.

Схождение передних колес

Угол между плоскостью вращения колеса и продольной осью автомобиля.

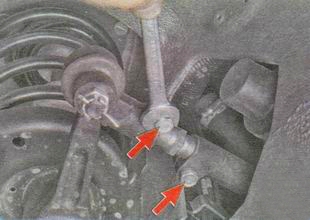

Схождение передних колес регулируют изменением длины рулевых тяг. Если схождение колес на автомобиле не соответствует норме, ослабьте ключом на 13 мм стяжные болты наконечников рулевых тяг и, вращая регулировочные втулки, установите необходимое схождение колес.

Затем убедитесь, что поверхность шарового шарнира параллельна опорной поверхности поворотного рычага, и затяните стяжные болты наконечников тяг моментом 19,1-30,9 Н·м.

Угол развала задних колес

Характеризуется отклонением средней плоскости вращения заднего колеса от вертикали. Регулировка угла развала не предусмотрена конструкцией автомобиля Лада Гранта. При отклонении угла развала от номинального значения замените поврежденные или деформированные детали.

Угол схождения задних колес

Представляет собой угол между плоскостью вращения заднего колеса и продольной осью автомобиля. Регулировка угла схождения не предусмотрена конструкцией автомобиля Лада Гранта. При отклонении угла схождения колес от номинального значения замените поврежденные или деформированные детали.

Примечание:

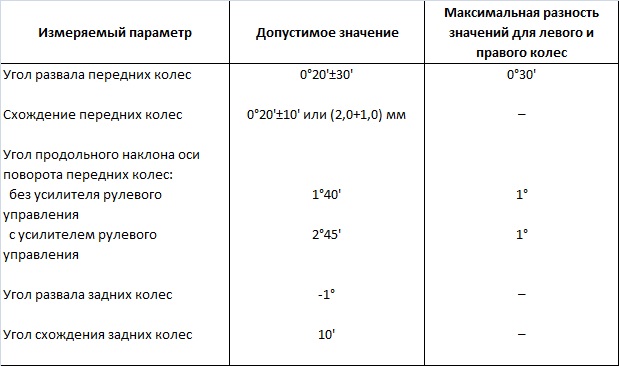

Углы установки колес снаряженного автомобиля Лада Гранта

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
