Инструмент:
- Гаечный ключ накидной прямой 8 мм
- Гаечный ключ рожковый 19 мм
- Гаечный ключ торцевой Г-образный 8 мм
- Индикатор для проверки натяжения ремня
Детали и расходники:
- Ремень привода генератора 6К 882
Проверка состояния ремня привода генератора Kalina 1117
1. Чтобы проверить натяжение ремня привода генератора, поджимаем рукой вверх нижнюю ветвь ремня.

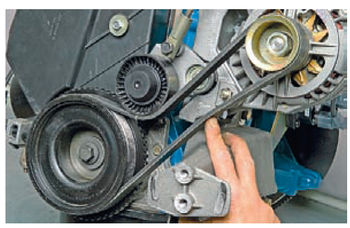

2. Проверка натяжения ремня происходит посередине, между шкивами генератора и коленчатого вала (для наглядности показано на демонтированном двигателе). При усилии нажатия 100 Н (10 кгс) прогиб ремня должен составлять около 10 мм.

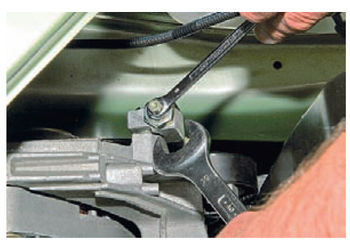

3. Для натяжения ремня надеваем накидной ключ «на 8» на шестигранник регулировочной шпильки натяжного устройства и удерживая шпильку ключом «на 19», ослабляем затяжку ее контргайки.

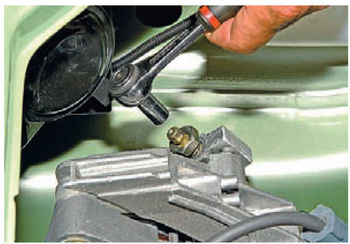

4. Накидным ключом на 8 вращаем регулировочную шпильку против часовой стрелки. При этом натяжной ролик будет сильнее нажимать на верхнюю ветвь ремня, увеличивая его натяжение. После этого, затягиваем контргайку шпильки.

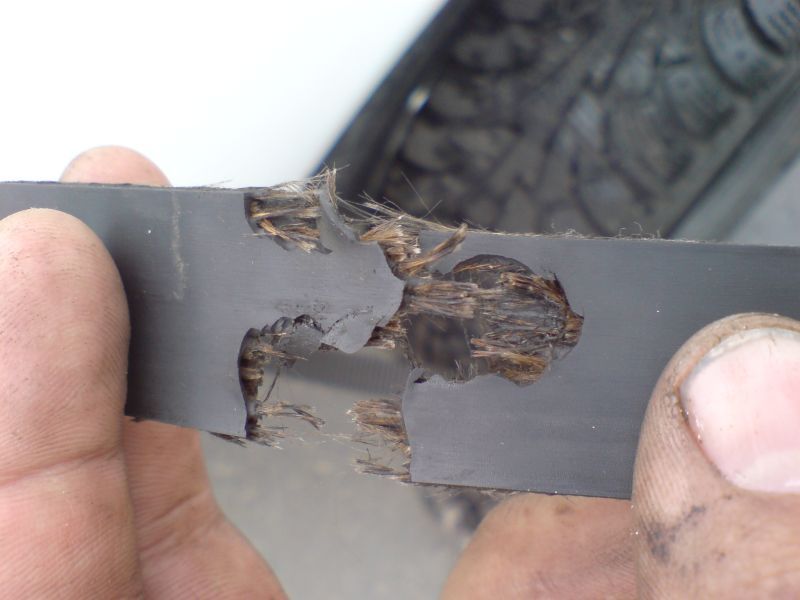

5. Слишком большое натяжение ремня вызывает повышенные нагрузки на сам ремень, подшипники генератора и натяжного ролика, постепенно это приводит к преждевременному выходу из строя перечисленных узлов. Недостаточное натяжение ремня приведет к проскальзыванию его на шкивах, что вызовет износ и нарушение зарядки аккумуляторной батареи. Ремень подлежит замене при вытягивании, обнаружении на нем трещин, расслоении резины.
Замена ремня привода генератора Kalina 1117

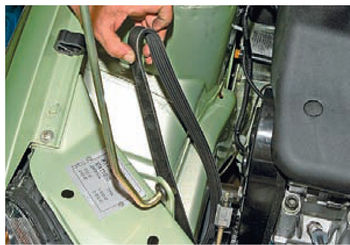

1. Для того, чтобы выполнить замену ремня привода генератора, ослабляем затяжку контргайки регулировочной шпильки натяжного устройства и вращаем шпильку по часовой стрелке. Ослабив натяжение ремня, выводим его из-под натяжного ролика и снимаем со шкивов генератора и коленчатого вала.

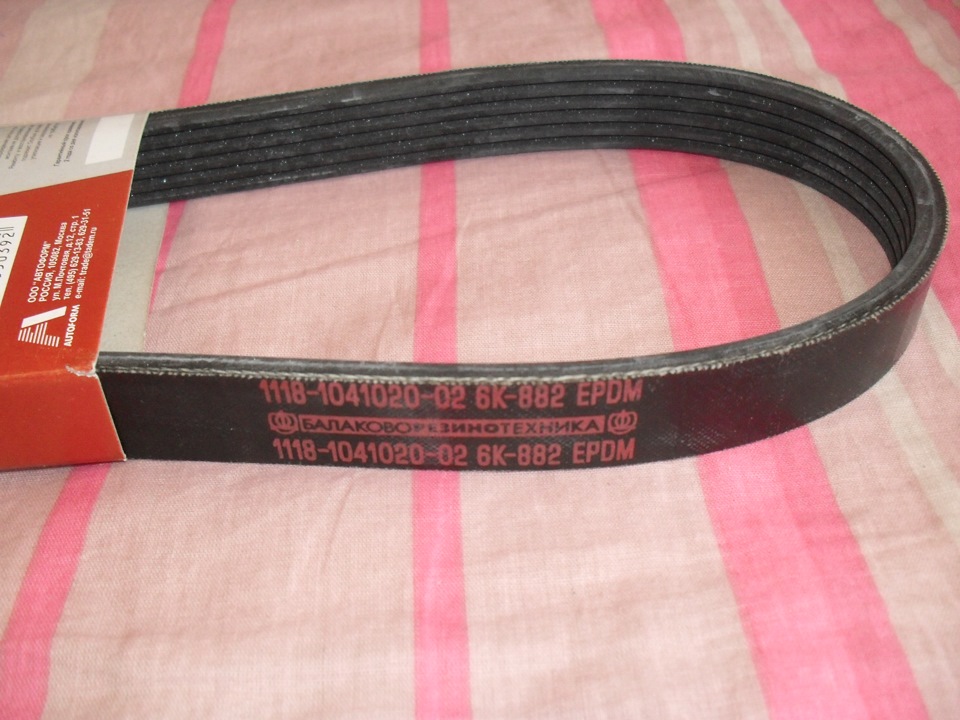

2. Маркировка ремня привода генератора 6К 882 (профиль ремня имеет шесть клиновых выступов, длина окружности 882 мм). Новый ремень устанавливаем в обратной последовательности и производим регулировку его натяжения.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
