Проверка состояния и замена ремня привода компрессора кондиционера Daewoo Nexia N150

Инструменты:

• Домкрат винтовой
• Балонный ключ
• Отвертка плоская средняя
• Динамометрический ключ
• Гаечный ключ рожковый 7 мм
• Гаечный ключ накидной прямой 10 мм
• Гаечный ключ накидной прямой 12 мм
• Гаечный ключ накидной прямой 14 мм
• Гаечный ключ накидной прямой 17 мм
• Ключ трещоточный
• Удлинитель
• Головка  4 мм
• Головка 10 мм
• Молоток средний
• Бородок

Детали и расходники:

• Противооткатный упор

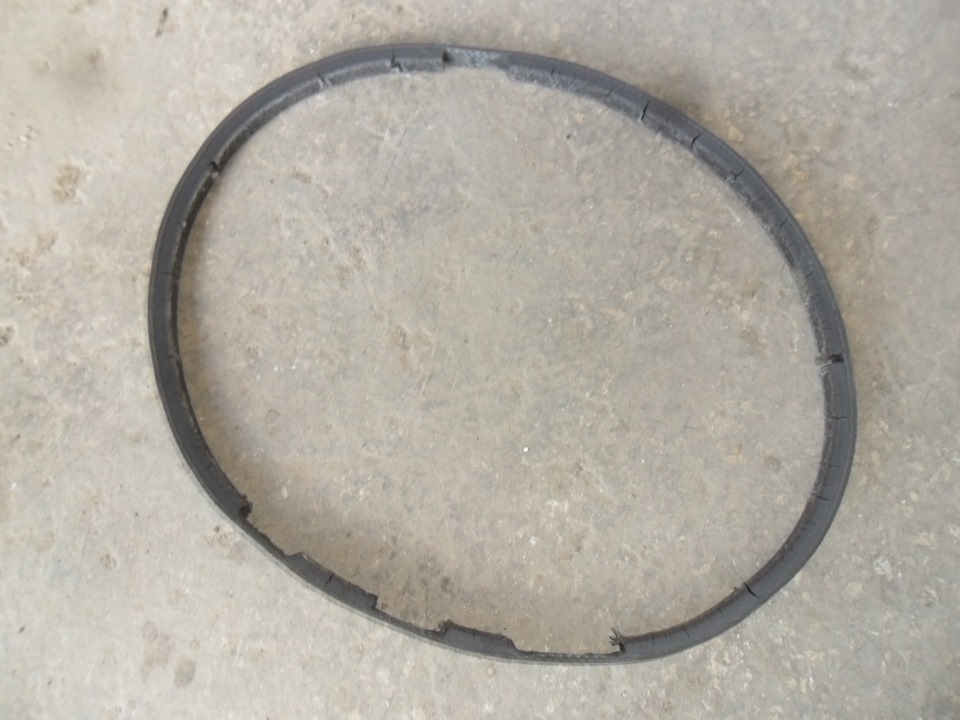

• Ремень привода компрессора кондиционера (к.н. 96486813)

Примечание:

Работу проводите на смотровой канаве или эстакаде.

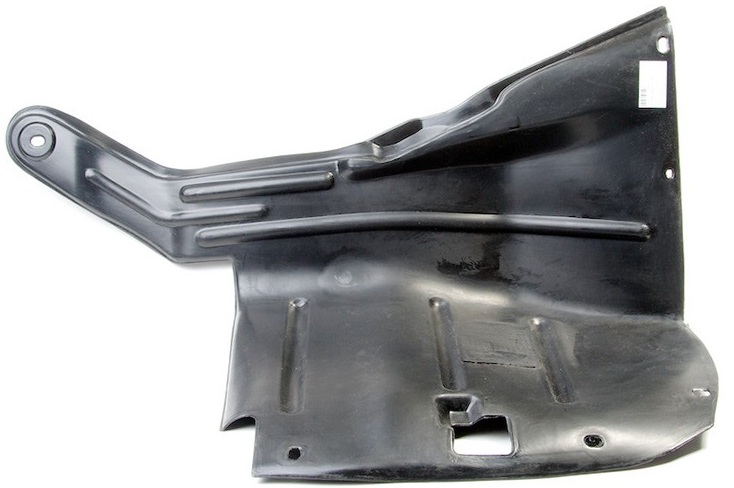

1. Снимите правый грязезащитный щиток моторного отсека, как описано здесь.

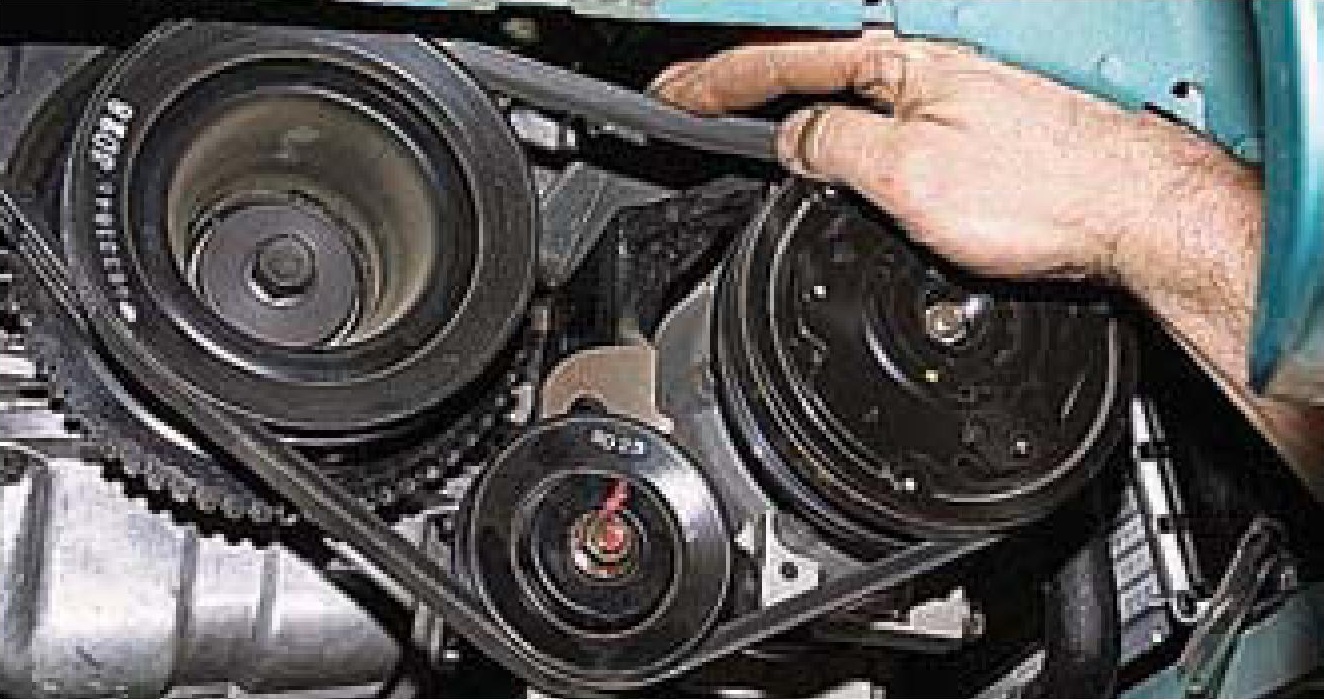

2. Проверьте натяжение ремня привода компрессора кондиционера.

Примечание:

При нажатии пальцем руки на ремень между шкивами коленчатого вала и компрессора с усилием около 10 кгс прогиб ремня должен составлять 5-8 мм.

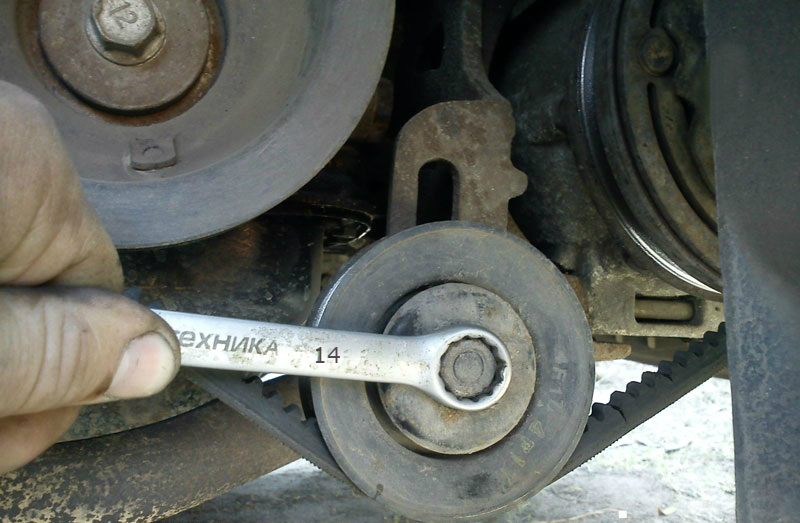

3. Для натяжения ремня накидным ключом на 14 мм ослабьте гайку крепления оси натяжного ролика.

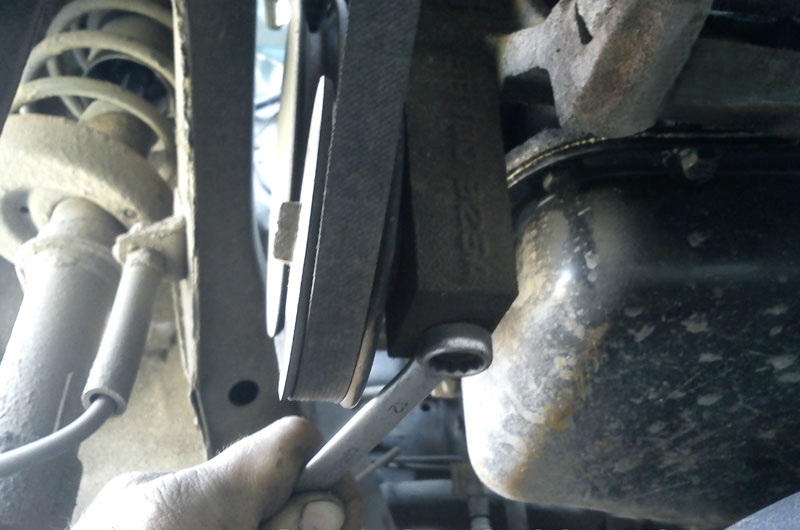

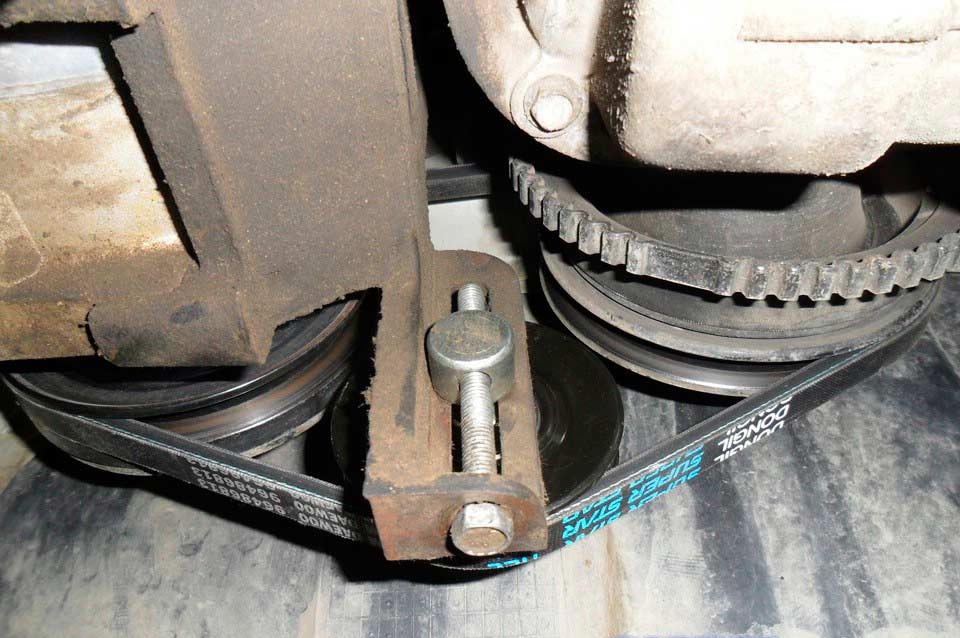

4. Вращая по часовой стрелке накидным ключом на 12 мм регулировочный болт, натяните ремень.

5. После натяжения ремня затяните гайку крепления оси натяжного ролика.

6. Для замены ремня ослабьте его натяжение, вращая регулировочный болт против часовой стрелки при отпущенной гайке крепления оси натяжного ролика.

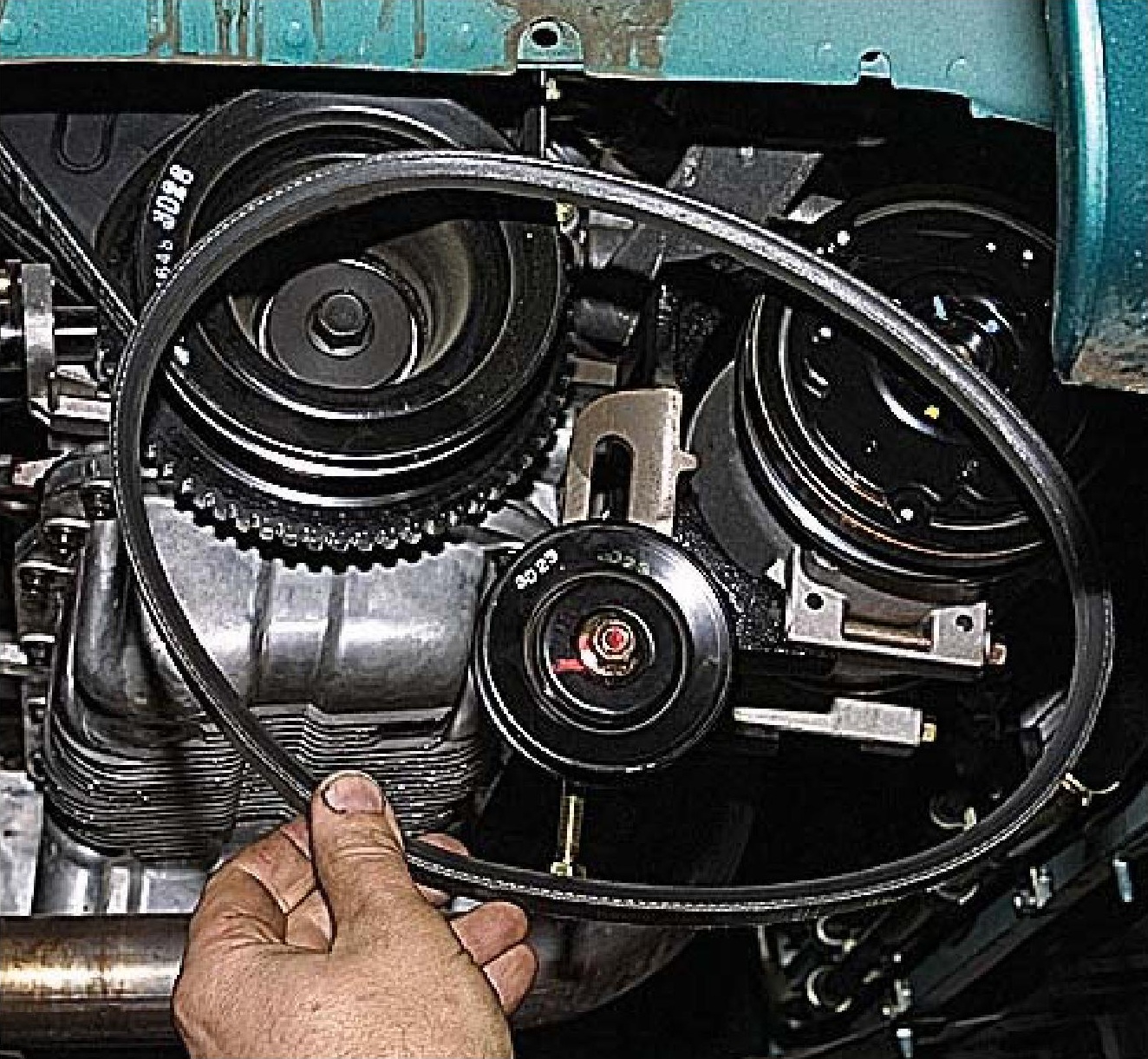

7. Снимите ремень со шкивов.

8. Установите ремень и грязезащитный щиток моторного отсека в обратной последовательности.
