Распиновка центрального блока управления на Volkswagen Polo Sedan.

Однажды мне надоело каждый раз при подключении чего-нибудь к блоку BCM разбирать разъем и только после этого узнавать, что у меня нет нужного пина или провода. Поэтому я решил систематизировать информацию о соответствии проводов и пинов контактам в разъеме.

На Volkswagen Polo к BCM подключается всего два разъема – t73a и t73b. На старших машинах также есть разъем t73c. Эти разъемы отличаются цветом корпуса:
t73a – черный – 1K0 937 702 D
t73b – белый – 1K0 937 702 E
t73c – коричневый – 1K0 937 702 F

При подсоединении к блоку, перепутать их невозможно, т.к. выступы на разъемах расположены по-разному, но внутри они одинаковые.

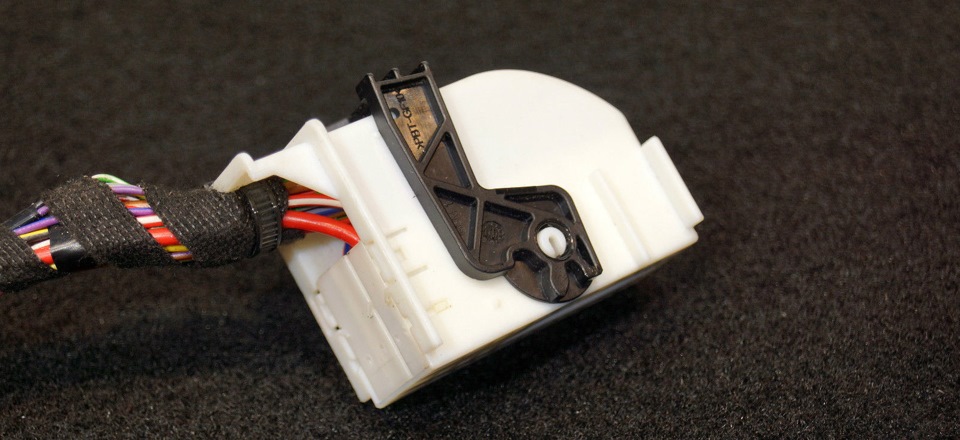

Разъем состоит из двух внутренних разъемов и крышки. Чтобы снять крышку, нужно поддеть отверткой защелки. Внутренние разъемы вставлены друг в друга, их также можно разъединить, сдвинув в разные стороны.

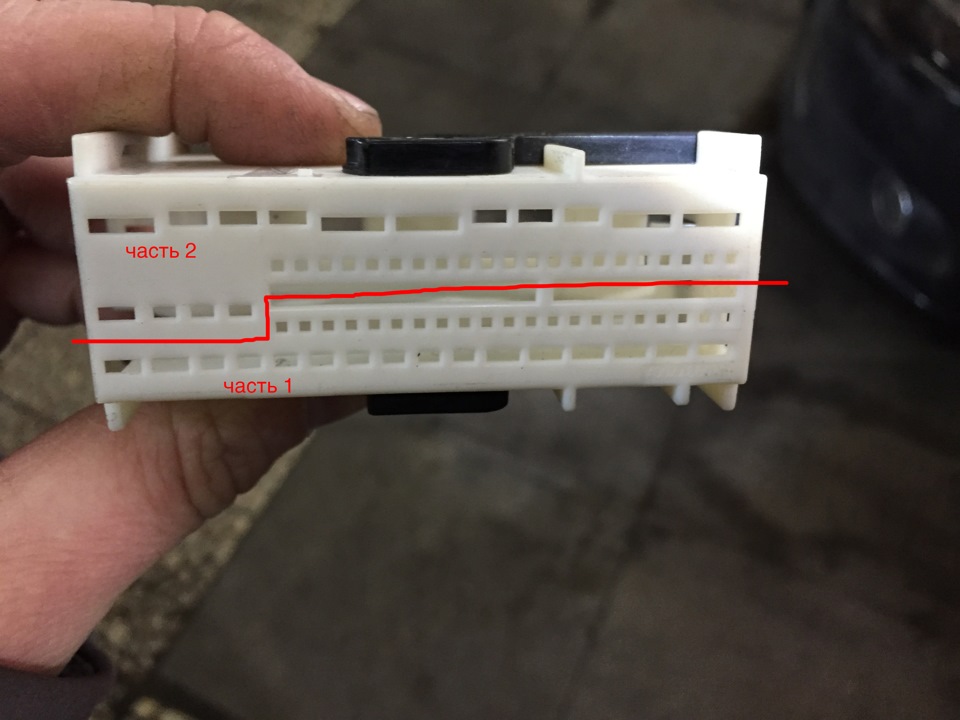

Расположение внутренних разъемов внутри крышки.

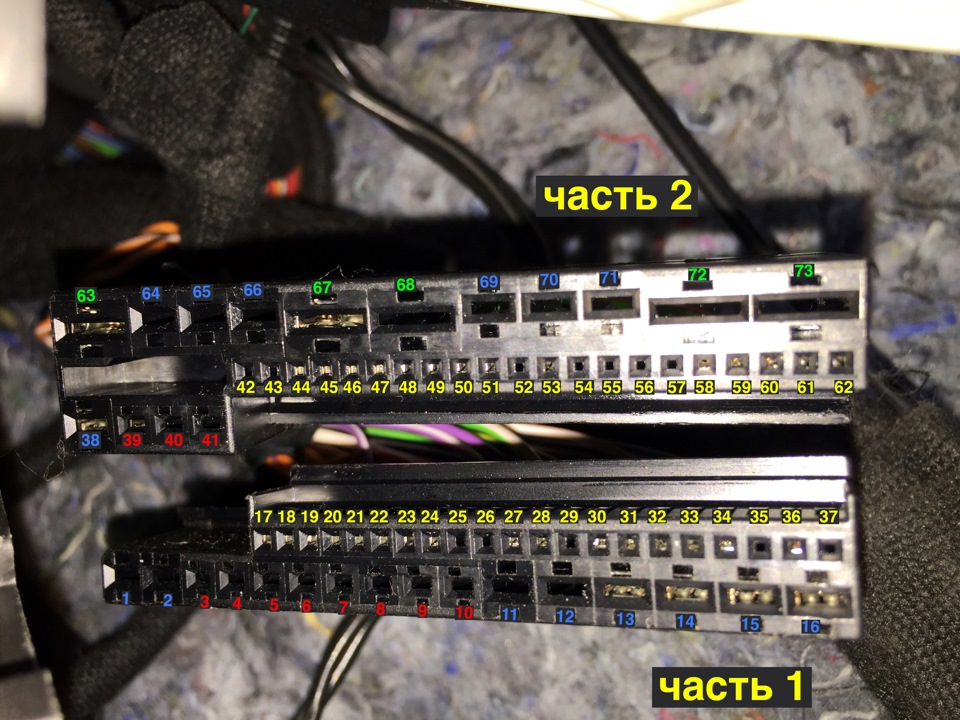

Сами же контакты в разъеме делятся на 4 вида:
#1 – шириной 0,63 mm – контакты с 17 по 37 и с 42 по 62 – желтый на рисунке
#2 – шириной 1,5 mm – контакты с 3 по 10 и с 39 по 41 – красный на рисунке
#3 – шириной 2,8 mm – контакты 1, 2, c 11 по 16, 38, с 64 по 66 и с 69 по 71 – синий на рисунке
#4 – шириной 4,8 mm – контакты 63, 67, 68, 72 и 73 – зеленый на рисунке

А теперь о том, какие провода и пины туда подходят.

Провода:
#1 – 000 979 009E (0,5 mm²)
000 979 164E (0,75 mm²)

#2 – 000 979 025E (0,5 mm²)
000 979 150E (1,0 mm²)
000 979 255E (1,5 mm²)

#3 – 000 979 026E (0,5 mm²)
000 979 151E (1,0 mm²)
000 979 242E (2,5 mm²)

#4 – 000 979 027E (0,5 mm²)
000 979 152E (1,0 mm²)
000 979 243E (2,5 mm²)
000 979 308E (4,0 mm²)

Пины:
#1 – N 907 647 01 (под провод 0,5 mm²)
A 008 545 (под провод 0,75 mm²)

#2 – A 018 545 87 26 (под провод 0,2-0,35 mm²)
A 018 545 86 26 (под провод 0,5-1,0 mm²)
A 018 545 85 26 (под провод 1,5-2,5 mm²)

#3 – A 015 545 04 26 (под провод 0,2-0,35 mm²)
A 013 545 76 26 (под провод 0,5-1,0 mm²)
A 013 545 78 26 (под провод 1,5-2,5 mm²)

#4 – A 018 545 47 26 (под провод 0,5-1,0 mm²)
A 018 545 49 26 (под провод 1,5-2,5 mm²)
A 018 545 51 26 (под провод 2,5-4,0 mm²)
