Ремонт замка задней двери.

На днях заметил, что при открытии задней правой двери не загорелся свет в салоне и не отображается информация об открытой двери на панели приборов. Причем, дверь закрывалась и открывалась центральным замком как обычно. Проверил предохранители — все целы. Провел диагностику шнурком, ничего не выявил. Снял обшивку двери, после чего мультиком установил, что при открытой двери, на разъеме, не появляется "-" на выходе концевика, а если этот вывод замкнуть на корпус свет загорается и отображается информация на дисплее. Значит что-то с замком, скорее всего микрик навернулся. Снял замок, покрутил его в руках и понял, что он не разборный. Думал может новый купить, но увидев бешенный ценник в 5 тыс. рублей, стало жалко отдавать их, по сути, за один микрик. Инфы по ремонту не нашел, только узнал, что такие замки ставят на джетте-6 и гольфе-7. Полчаса раздумывал и решил вскрывать.

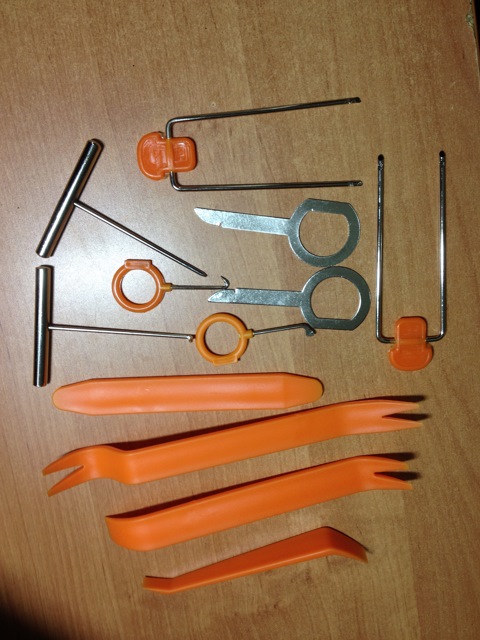

Процесс снятия замка, обшивка снимается легко — снять декоративную крышку с ручки, открутить под ней два винта, еще винт внизу карты, после этого снизу начинать отдирать клипсы и вывести карту вверх, отсоединить разъемы. Для снятия самого механизма замка открутить два винта на торце двери, один саморез крепления разъема и вытащить замок. Затем отсоединить тросы — поддев отверткой стопор, повернуть трос стопором к проему в фиксаторе, вытащить его из крепления, снять крепление концевика троса. Тут все просто. Самое интересное далее.

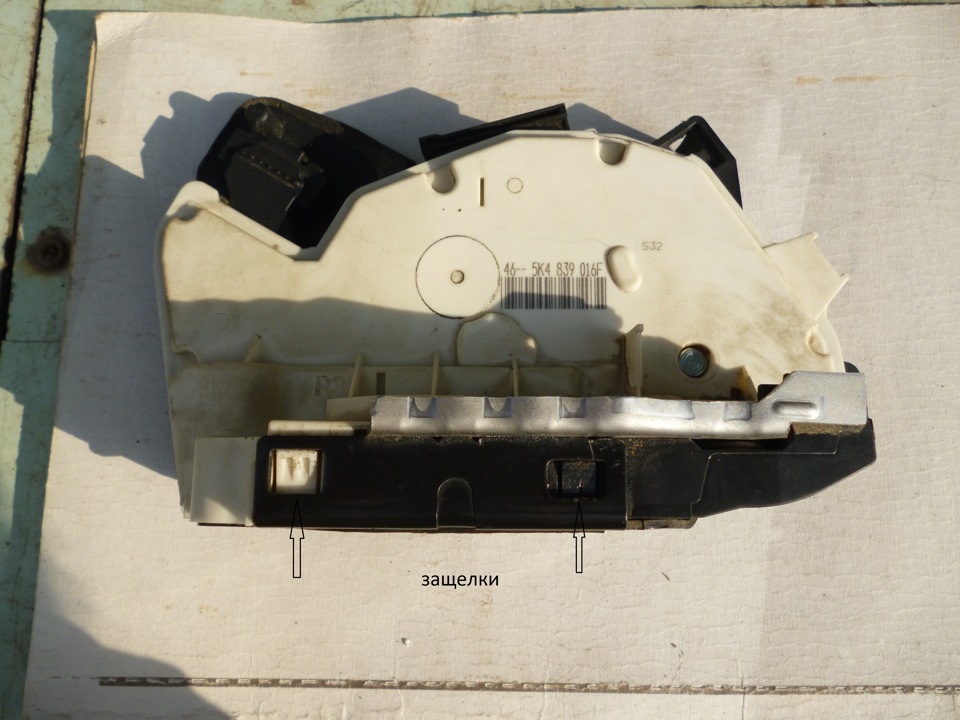

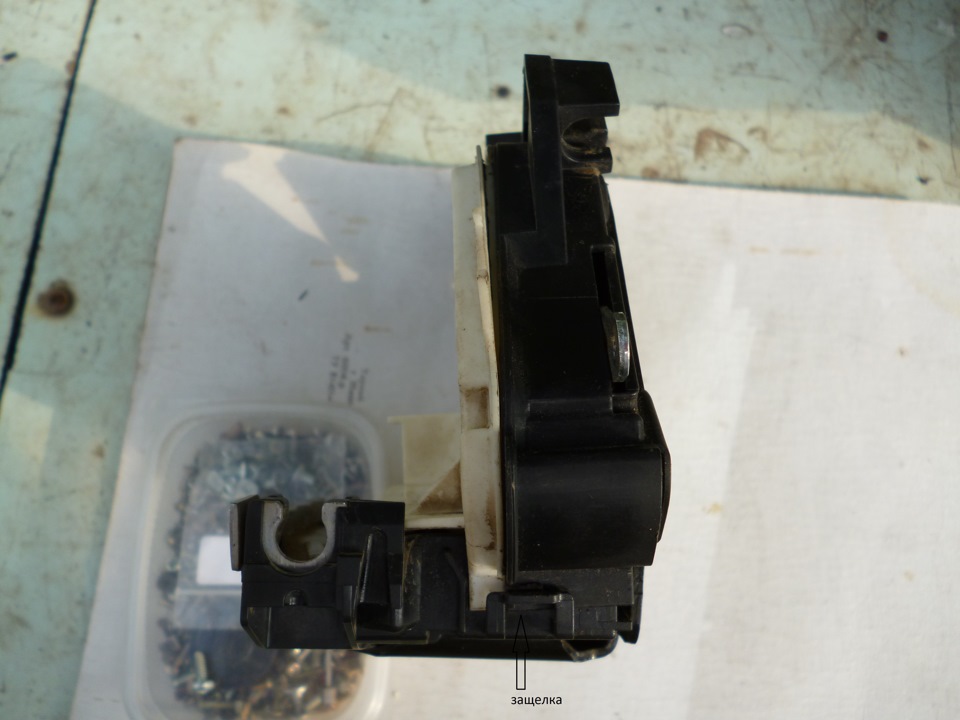

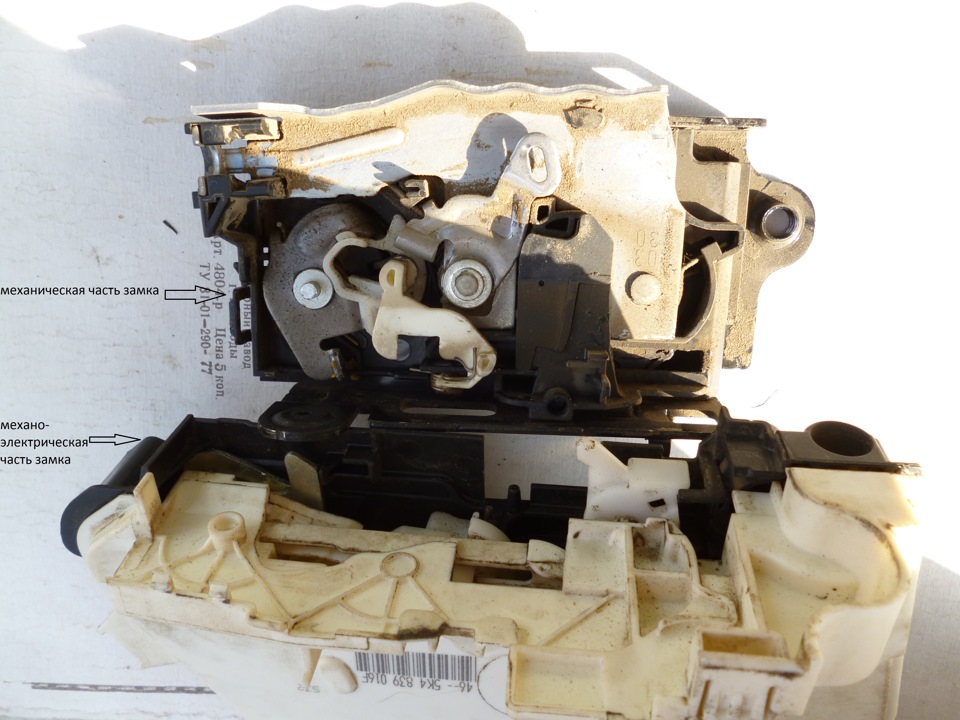

Чтобы отделить чисто механическую часть замка от механо-электрической нужно отжать 3 фиксатора (из четырех). Но предварительно необходимо срезать одну заклепку (вторую на самом механизме замка не надо!). Части разъединять аккуратно, чтобы не изменить положения деталей, а то потом будет сложно понять, почему замок не хочет собираться.

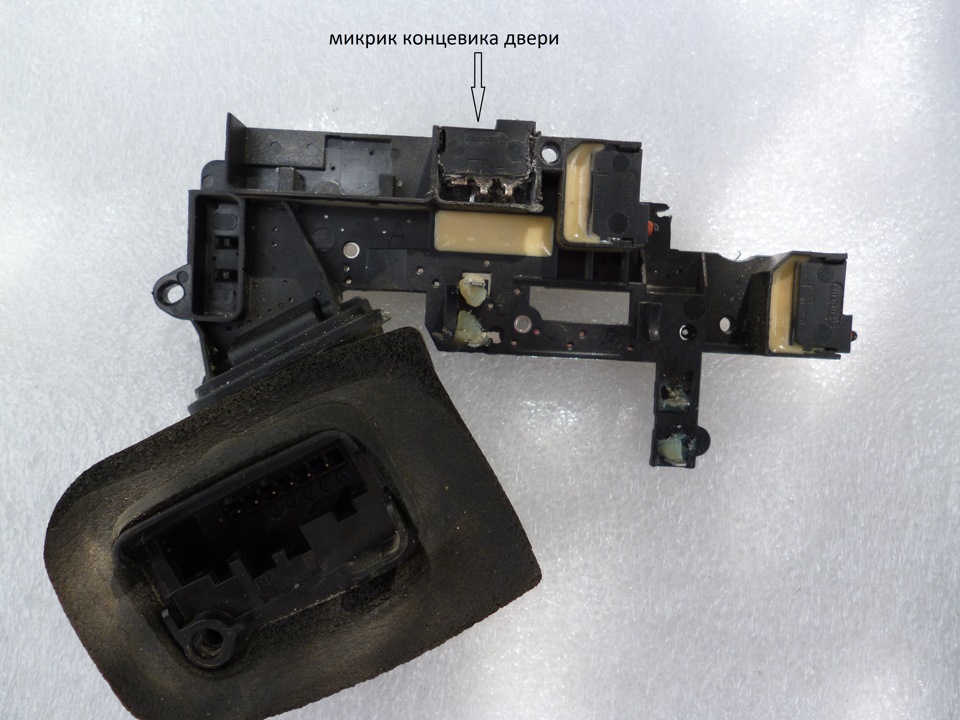

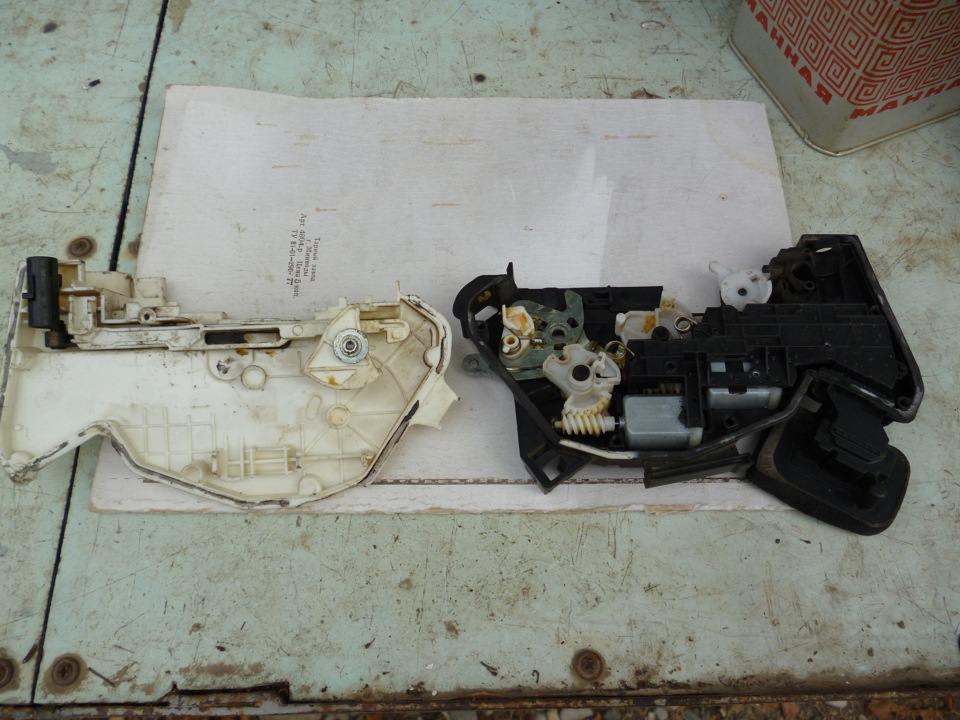

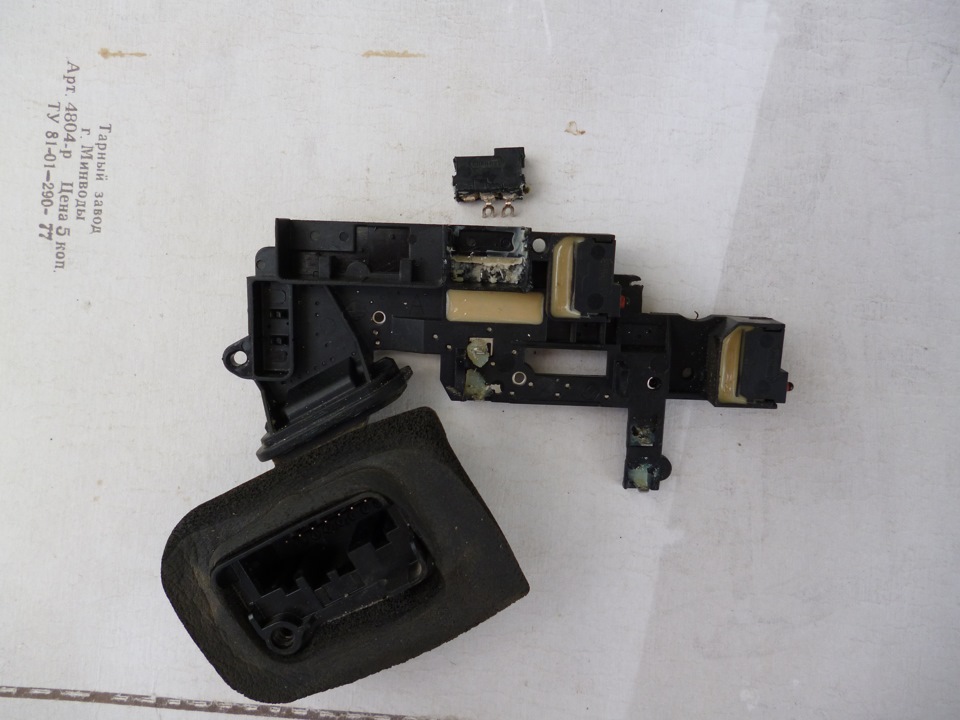

Вздыхать с облегчением было рано. Механо-электрическая часть замка состоит из двух половинок, которые, как выяснилось, не разборные, а проклеены. Пришлось разделять их силовым путем с помощью любимого скальпеля, обошлось малыми потерями. Как выяснилось после их разъединения в нижней части корпуса (черного цвета) уже имеется 5 каналов под крепление саморезами, а в верхней части (белого цвета) отверстий нет. Все это говорит о том, что в понятии вага этот составной элемент авто не ремонтопригоден. Далее для работы нужна черная половинка корпуса. Сначала нужно снять две пружинки, иначе потом их придется искать долго, а еще хуже если и безуспешно. Затем, аккуратно снять черную металлопластиковую пластину с разъемом и микриками. Причина неисправности видна сразу по внешнему виду микрика, затем это подтвердилось отсутствием щелчка при нажатии на кнопку микрика и отсутствием прозвонки мультиком. Микрик залит каким-то компаундом, который необходимо выковырять по максимуму. Удаляется он тяжко, процесс можно облегчить ацетоном. Чем лучше очистить от компаунда микрик, тем легче его потом вытащить и меньше шансов повредить корпус платы. Микрик не припаян, контакты просто зажаты и отделяются легко. После извлечения микрика, еще одно, ожидаемое, известие — он не разборный, сделан фирмой cherry corporation герметичным и, судя по необычной геометрии и отсутствию такого изделия в каталогах фирмы, по специальному заказу, значит искать его в продаже — дохлый Вася. Придется колхозить что-то другое и, желательно, более защищенное от попадания влаги и пыли. Выгреб свои заначки, съездил на рынок еще парочку вариантов прикупил и стал размышлять — что же поставить. В итоге решил поставить отечественный, проверенный годами мп-7. Припаял проводки к контактам, подложил под него подложку из гетинакса для выставления по высоте, подпер латунными обрезками контакной площадки, чтоб не уходил во внутрь посадочного места и залил эпокситаном. Заливать поксиполом не стал, ибо потом его, если что, уже не выковырять без повреждений корпуса. Попутно сделал отверстия для саморезов в белой части корпуса. После высыхания компаунда собирал примерно полчаса, пока понял принцип и не совместил все узлы и шестеренки, начинать нужно с противоположной стороны от электрического разъема — там самое геморройное место. Скрепил половинки саморезами и промазал стыки герметиком, в последнюю очередь ставится механическая часть замка. Вставил замок, проверил — все работает! Немцам привет!
