Снятие и проверка генератора, замена регулятора напряжения Renault Duster

Генератор снимаем для проверки и ремонта или замены при выходе его из строя.
Работу показываем на автомобиле с двигателем 2,0, на автомобиле с двигателем 1,6 операции выполняем аналогично.
Регулятор напряжения заменяем на снятом генераторе.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем передний бампер (см. Снятие переднего бампера).
Снимаем ремень привода вспомогательных агрегатов и опорный ролик (см. Замена ремня привода вспомогательных агрегатов).

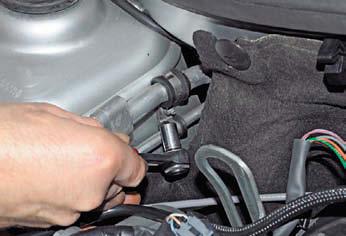

Головкой «на 10» отворачиваем гайку крепления держателей трубок кондиционера на брызговике моторного отсека.

Тем же инструментом отворачиваем гайку крепления держателей трубок кондиционера на чашке брызговика.

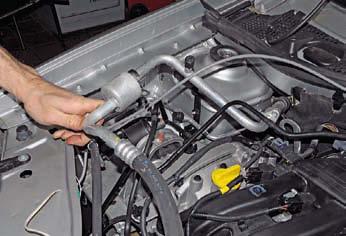

Снимаем держатели трубок со шпилек.
Отворачиваем два болта крепления радиатора гидроусилителя рулевого управления (см. Снятие подрамника передней подвески).
Снимаем дефлектор радиатора (см. Снятие радиатора).

Вынимаем фиксатор верхней опоры кожуха электровентилятора (см. Снятие вентилятора радиатора).
Поджимая рукой снизу втулку верхней опоры кожуха вентилятора…

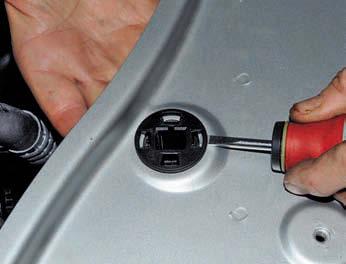

…отверткой нажимаем на четыре фиксатора втулки…

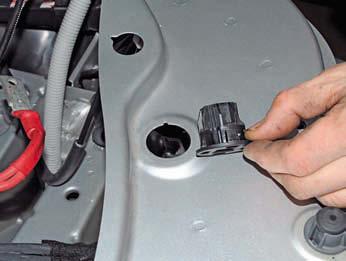

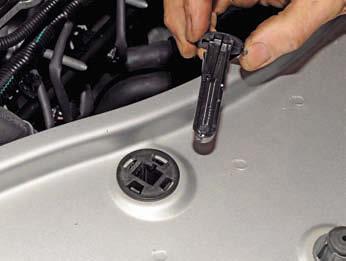

…и вынимаем втулку из отверстия в верхней поперечине рамки радиатора.
Аналогично вынимаем другую втулку верхней опоры кожуха вентилятора.
Приподняв радиатор, выводим нижние опоры кожуха вентилятора из отверстий в подрамнике (см. Снятие радиатора) и, сдвинув радиатор вперед по ходу автомобиля, располагаем нижние опоры кожуха вентилятора на подрамнике.
Отсоединив колодку проводов от разъема компрессора кондиционера и отвернув болты его крепления (см. Снятие компрессора кондиционера)…

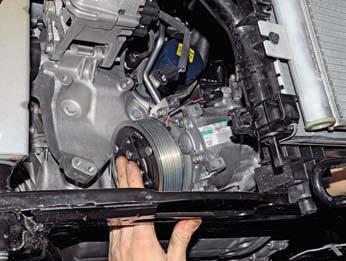

…отводим компрессор в сторону и располагаем его на подрамнике (стрелкой показана нижняя опора кожуха вентилятора).

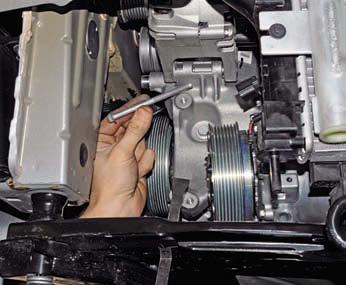

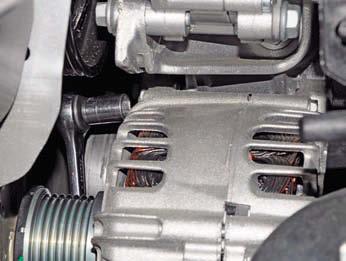

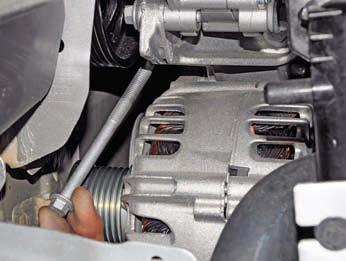

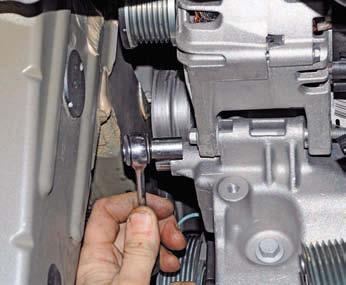

Головкой «на 10» отворачиваем нижний болт крепления генератора.

Вынимаем болт.

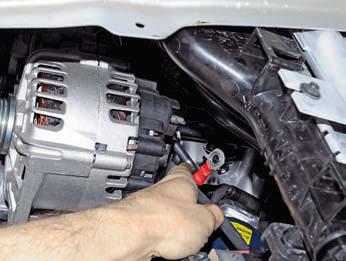

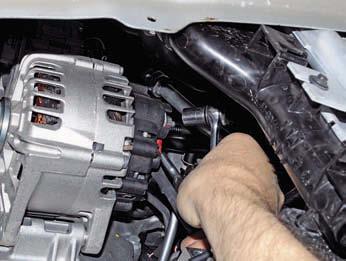

Головкой «на 13» отворачиваем гайку крепления наконечника провода.

Снимаем наконечник провода с вывода генератора.

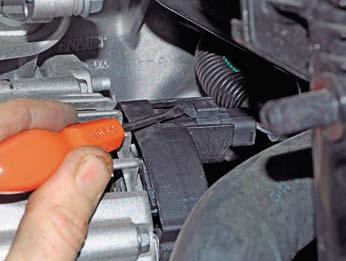

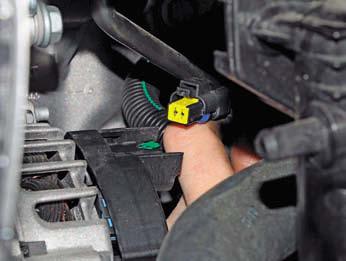

Отверткой отжимаем фиксатор колодки проводов…

…и отсоединяем колодку от разъема генератора.

Головкой «на 10» отворачиваем верхний болт крепления генератора.

Вынимаем болт.

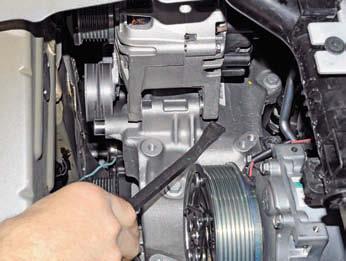

Отжимаем монтажной лопаткой генератор, чтобы отвести резьбовые втулки генератора от кронштейна…

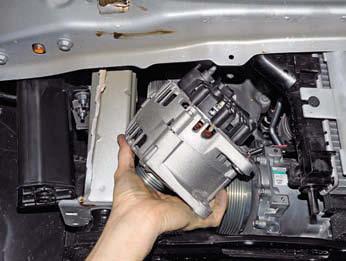

…и вынимаем генератор из моторного отсека.

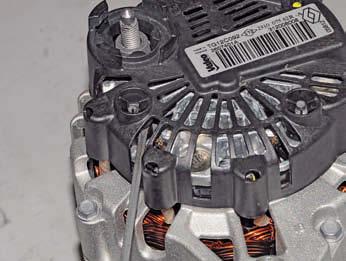

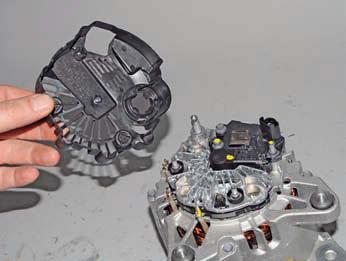

Поддев отверткой, сдвигаем кожух генератора с трех шпилек…

…и снимаем кожух (стрелками показаны шпильки крепления кожуха).

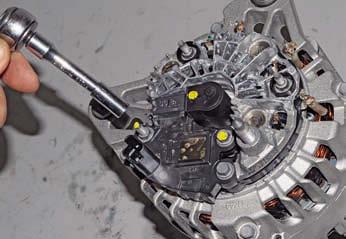

Головкой «на 7» отворачиваем за шестигранник шпильку и два болта крепления щеткодержателя.

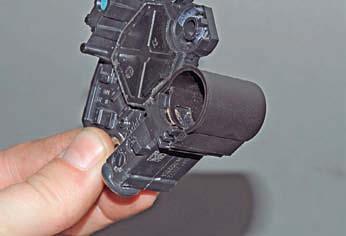

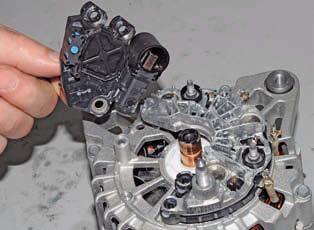

Снимаем щеткодержатель с регулятором напряжения в сборе.
Для проверки регулятора напряжения…

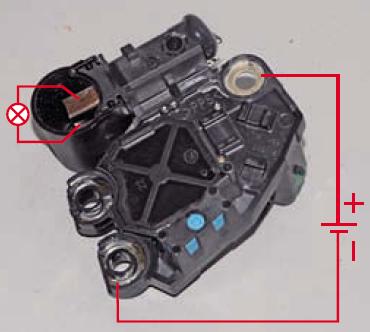

…подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя источник постоянного тока, вначале напряжением 12 В, а затем 15–16 В.
В первом случае лампа должна гореть, во втором – нет.
Если лампа горит в обоих случаях – в регуляторе пробой, если не горит – обрыв или нарушен контакт между выводами регулятора напряжения и щетками.
В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.
Для проверки обрыва обмотки ротора…

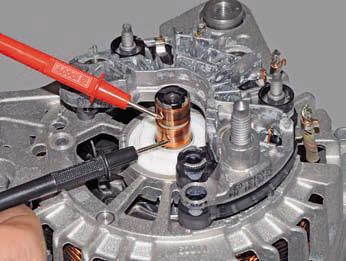

…подсоединяем щупы цифрового тестера (в режиме омметра) к контактным кольцам.
Если тестер покажет бесконечность, значит в обмотке есть обрыв.
Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра) к контактному кольцу и корпусу генератора.
Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу».
В обоих случаях нужно заменить ротор или генератор.
Осматриваем обмотки статора, на изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.
Если на обмотках есть следы перегрева, необходимо заменить статор или генератор.

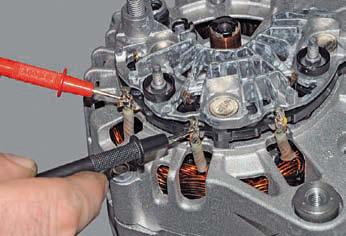

Для проверки обрыва в обмотках статора…

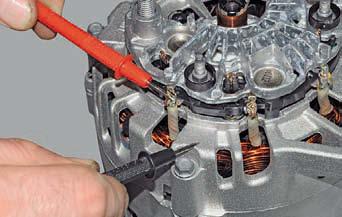

…подсоединяем щупы тестера (в режиме омметра) к выводам обмоток.
Если тестер покажет бесконечность, значит в обмотке есть обрыв и нужно заменить статор или генератор.
Аналогично проверяем остальные обмотки статора.

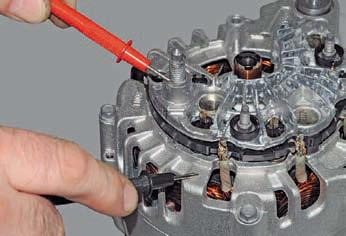

Для проверки короткого замыкания обмотки статора на «массу» подсоединяем щупы тестера (в режиме омметра) к выводу обмотки и корпусу генератора.
Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу» и нужно заменить статор или генератор.
Аналогично проверяем остальные обмотки.

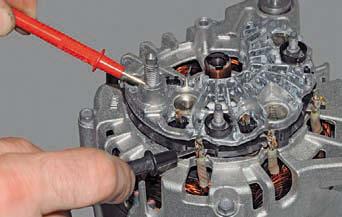

Для проверки диодов выпрямительного блока…

…«плюс» цифрового тестера (в режиме проверки диодов) подсоединяем к выводу «В+» генератора, а «минус» – к его корпусу.
Тестер должен показать бесконечность.
В противном случае и в блоке положительных и в блоке отрицательных диодов имеется короткое замыкание.
Для проверки замыкания в положительных диодах…

…«плюс» тестера (в режиме проверки диодов) подсоединяем к выводу «В+» генератора, а «минус» – к выводу одной из фазных обмоток статора.
Тестер должен показать бесконечность.
Если тестер показывает наличие цепи, пробиты один или несколько положительных диодов.
Для проверки замыкания в отрицательных диодах…

…«плюс» тестера (в режиме проверки диодов) подсоединяем к выводу одной из фазных обмоток статора, а «минус» – к корпусу генератора.
Тестер должен показать бесконечность.
Если тестер показывает наличие цепи, пробиты один или несколько отрицательных вентилей.

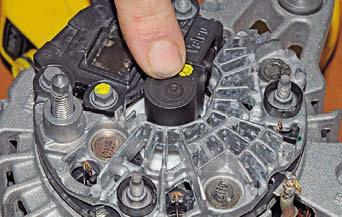

Перед установкой щеткодержателя, «утапливаем» щетки…

…и, сдвинув крышку щеток, фиксируем щетки.
Устанавливаем щеткодержатель на место, заворачиваем и затягиваем болты и шпильку крепления щеткодержателя.

Нажав на крышку, освобождаем щетки, которые под действием пружин выдвинутся к контактным кольцам.
Ставим на место кожух генератора.
Перед установкой генератора сдвигаем резьбовые втулки в сторону кожуха генератора на 2–4 мм.
Для этого, уперев молоток в проушину генератора, заворачиваем во втулку болт крепления генератора до упора в молоток…

…и, вращая головкой «на 10» болт, сдвигаем втулку.
Аналогично сдвигаем другую резьбовую втулку.
Устанавливаем генератор в обратной последовательности.
