Снятие и установка плафона освещения вещевого ящика Lada Largus

Снятие

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание. Поднять капот, отсоединить клемму провода "массы" от аккумуляторной батареи (ключ гаечный "на 10").

Рисунок 13-1 - Вещевой ящик:

1 - вещевой ящик;

2 - плафон освещения вещевого ящика;

3 - диагностическая колодка

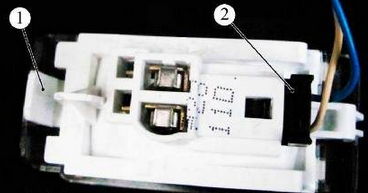

Рисунок 13-2 - Колодка плафона освещения вещевого ящика:

1 - фиксатор;

2 - колодка жгута проводов панели приборов

Вывести фиксатор 1, рисунок 13-2, из зацепления и извлечь плафон 2, рисунок 13-1, освещения вещевого ящика 1 (отвертка плоская).

Отсоединить колодку 2, рисунок 13-2, жгута проводов панели приборов от плафона освещения вещевого ящика.

Для замены лампы плафона освещения вещевого ящика необходимо извлечь ее и заменить перегоревшую лампу.

Примечание:

Для замены используйте только сертифицированную лампу C5W.

Установка

Установку лампы и плафона освещения вещевого ящика выполнять в порядке обратном снятию.
