Снятие и установка воздушного фильтра и глушителя шума впуска Chery Tiggo

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Гаечный ключ торцевой Г-образный 12 мм
• Отвертка плоская средняя

Воздушный фильтр снимают при его повреждении и для получения доступа к другим агрегатам в моторном отсеке.

Для снятия воздушного фильтра выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Сожмите фиксатор и отсоедините колодки жгута проводов от датчика массового расхода воздуха.

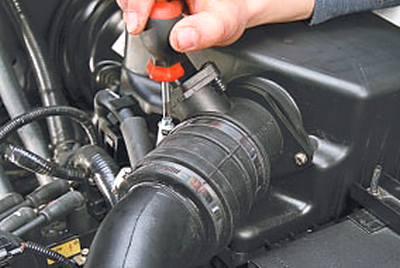

3. Ослабьте хомут крепления воздухоподводящего рукава.

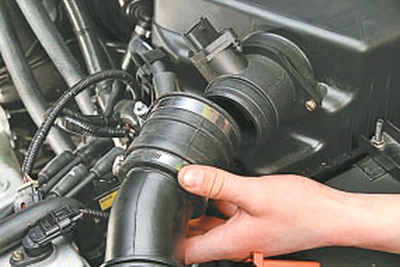

4. Отсоедините рукав от патрубка корпуса датчика массового расхода воздуха.

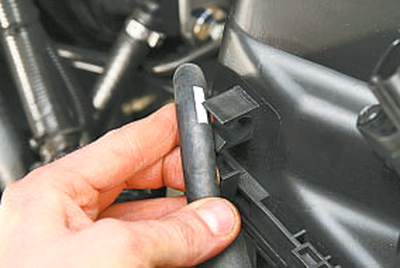

5. Выведите топливный шланг из держателя на корпусе воздушного фильтра.

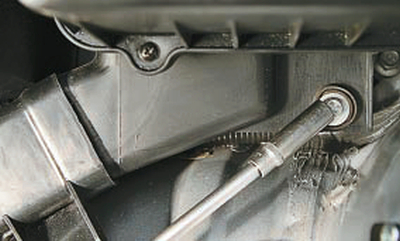

6. Выверните один болт крепления воздушного фильтра.

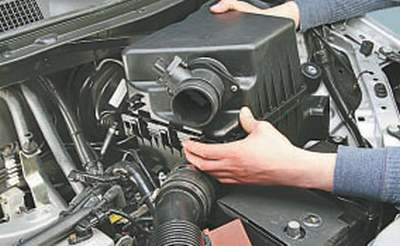

7. Снимите воздушный фильтр в сборе с датчиком массового расхода воздуха, вынув из горловины воздухозаборника патрубок, расположенный в днище корпуса фильтра.

8. При необходимости снимите корпус датчика массового расхода воздуха, вывернув два винта его крепления к корпусу фильтра.

9. Установите воздушный фильтр в порядке, обратном снятию.
