Снятие подушки безопасности водителя Lada Granta

Инструменты:

Гаечный ключ рожковый на 10 мм
Отвертка крестовая малая или шестигранный ключ
Отвертка плоская малая

Примечания:

Работу проводите при замене подушки безопасности и при снятии рулевого колеса.

Перед снятием подушки безопасности отсоедините клемму провода от «минусового» вывода аккумуляторной батареи. После этого необходимо выждать не менее 10 мин, для того чтобы разрядился конденсатор активатора подушки.

Подушка безопасности крепится на рулевом колесе двумя пластмассовыми крючками 1 и двумя пластмассовыми фиксаторами 2, которые входят в зацепление соответственно с двумя пружинными фиксаторами, а фиксаторы подушки входят в углубления на рулевом колесе.

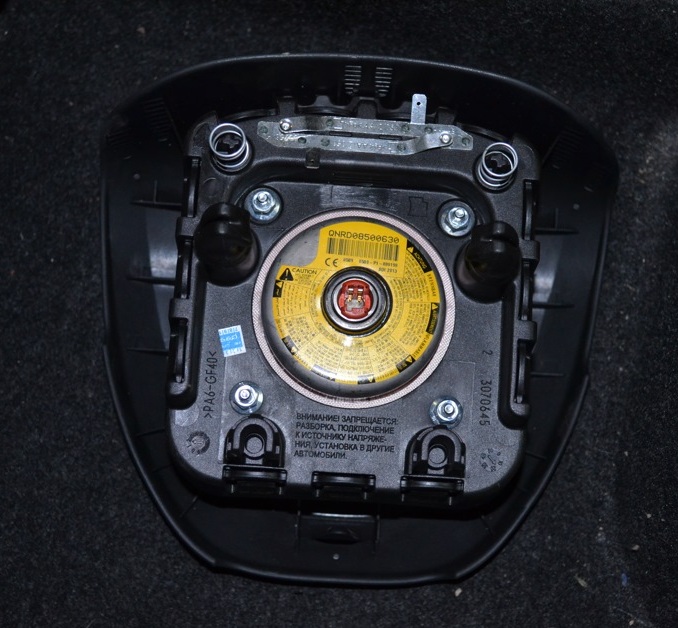

Размещение крючков и фиксаторов крепления подушки безопасности Лада Гранта (ВАЗ 2190)

1. Установите рулевое колесо в положение прямолинейного движения автомобиля и, вынув ключ из выключателя зажигания, зафиксируйте это положение.

2. Тонкой отверткой или шестигранным ключом проделайте отверстие в месте, намеченном на рулевом колесе.

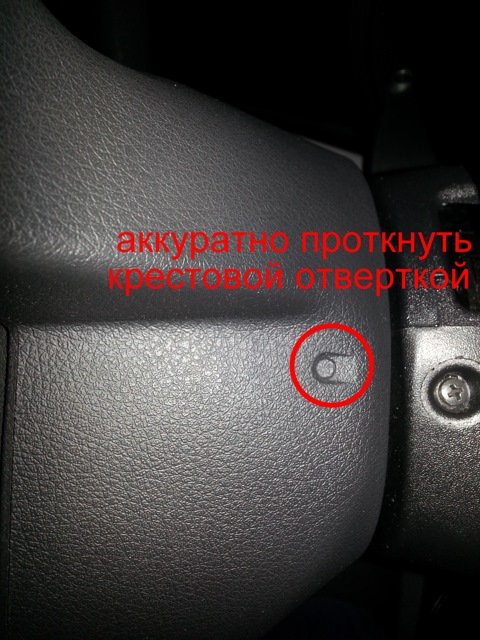

Размещения места под отверстие для снятия подушки безопасности Лада Гранта (ВАЗ 2190)

3. Аналогично проколите отверстие с другой стороны рулевого колеса.

Прокалывание шестигранным ключом отверстия в чехле рулевого колеса для снятия подушки безопасности Лада Гранта (ВАЗ 2190)

4. Через отверстия двумя отвертками отожмите пружинные фиксаторы (для наглядности показано при снятой подушке) и, потянув подушку на себя, выведите крючки подушки из зацепления с фиксаторами на рулевом колесе.

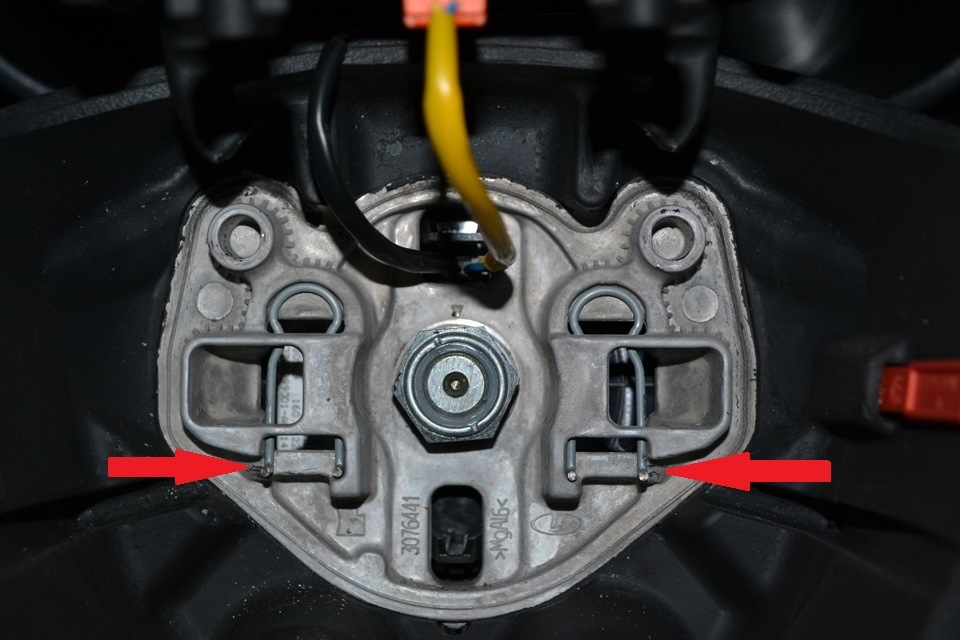

Направление отжимания пружинных фиксаторов для снятия подушки безопасности Лада Гранта (ВАЗ 2190)

5. Тяните подушку на себя и, преодолевая сопротивление пластмассовых фиксаторов подушки, выведите их из углублений рулевого колеса.

Выведение подушки безопасности из углублений рулевого колеса Лада Гранта (ВАЗ 2190)

6. Отсоедините наконечники двух проводов от выводов выключателя звукового сигнала, а также с помощью отвертки подденьте маленький жёлтый фиксатор на оранжевом разъёме подушки (на фото обозначен стрелкой) – он выдвинется вперед. Теперь можно отсоединить колодку проводов от разъема подушки безопасности.

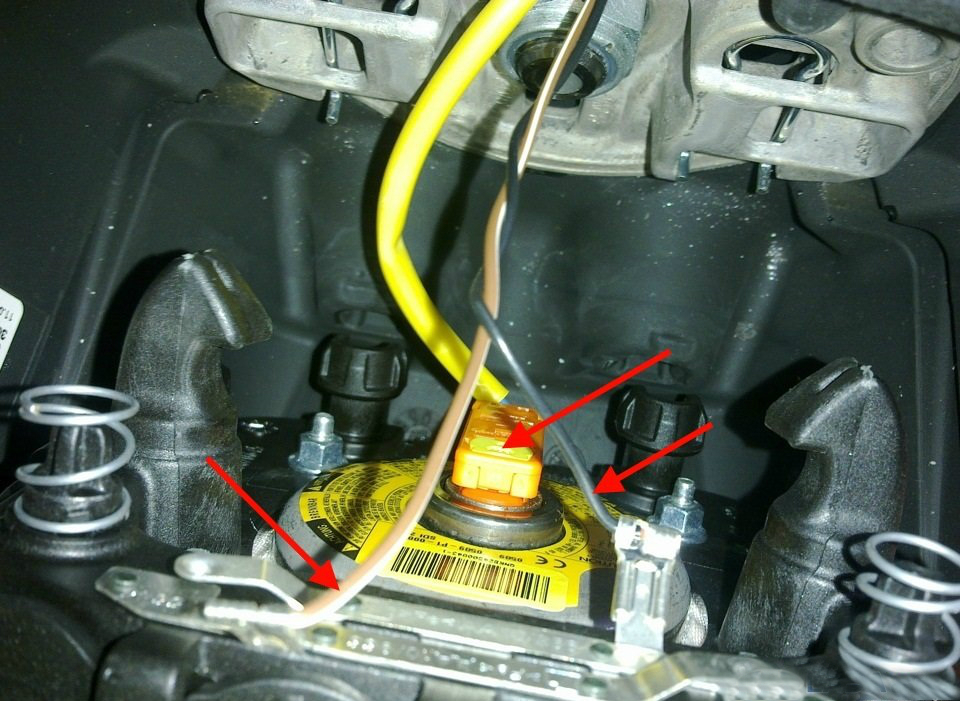

Размещение проводов выключателя звукового сигнала и колодки проводов подушки безопасности Лада Гранта (ВАЗ 2190)

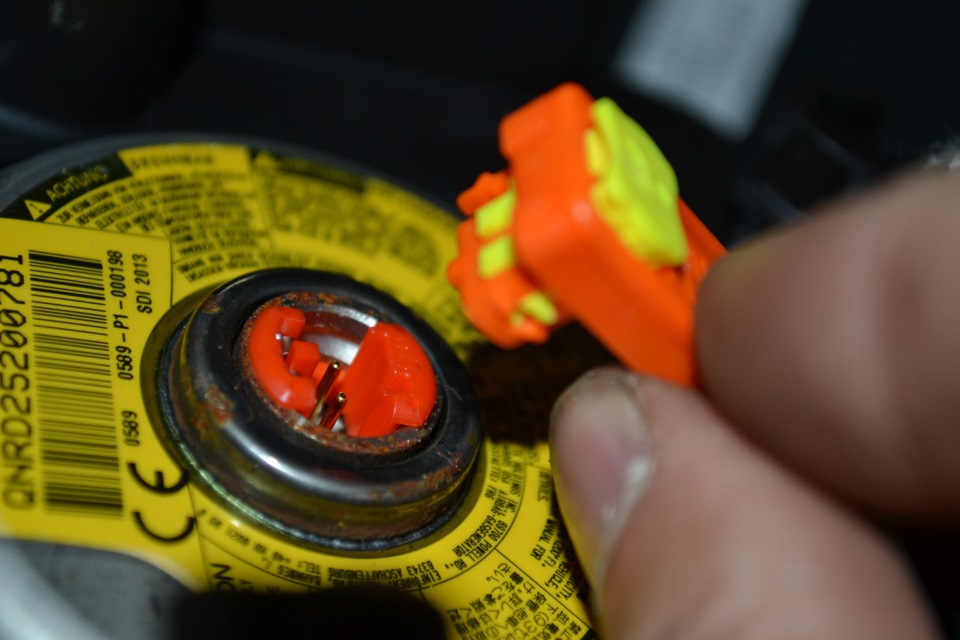

Отсоединение колодки проводов от разъема подушки безопасности Лада Гранта (ВАЗ 2190)

7. Снимите подушку безопасности с рулевого колеса.

Снятая подушка безопасности водителя Лада Гранта (ВАЗ 2190)

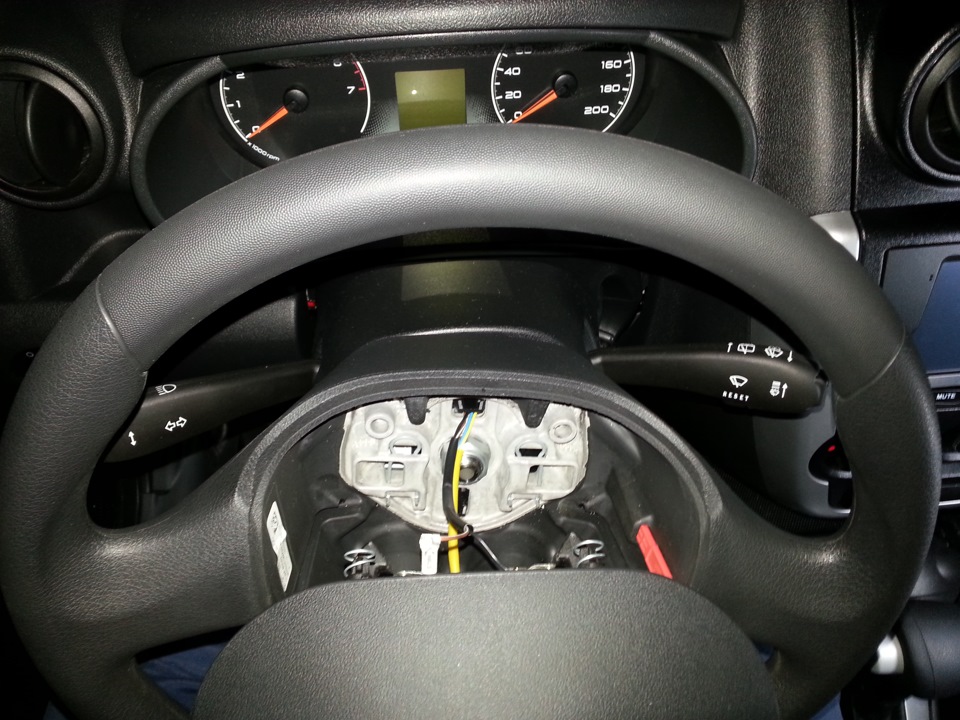

Рулевое колесо со снятой подушкой безопасности Лада Гранта (ВАЗ 2190)

8. Демонтированную подушку безопасности следует хранить в месте, защищенном от влаги и чрезмерного нагрева, положив ее накладкой вверх.

Примечание:

Не разбирайте и самостоятельно не ремонтируйте подушку безопасности.

9. Подсоединив колодку проводов к разъему подушки, вставьте фиксатор в колодку. Подсоедините наконечники проводов к выводам выключателя сигнала. Установите подушку на рулевое колесо так, чтобы фиксаторы подушки вошли в углубления рулевого колеса, а крючки подушки – в соответствующие отверстия рулевого колеса. Нажмите на подушку до защелкивания крючков подушки фиксаторами рулевого колеса.

Собранное рулевое колесо Лада Гранта (ВАЗ 2190)
