Замена подшипника ступицы заднего колеса Lada Kalina 1117 2004 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Домкрат
  • Опорная стойка, 2 шт.
  • Гаечный ключ накидной прямой 7 мм
  • Гаечный ключ торцевой трубчатый 17 мм
  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Отвертка плоская средняя
  • Универсальный съемник
  • Чашечный съемник
  • Тиски
  • Щипцы для снятия стопорных колец
  • Молоток большой
  • Оправка по размеру подшипника ступицы
  • Зубило узкое

Детали и расходники:

  • Подшипник ступицы заднего колеса
  • Солидол
  • Ветошь

1. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Снимаем заднее колесо Lada Kalina

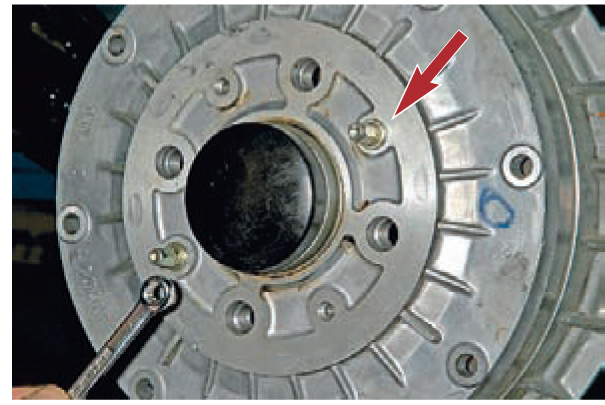

2. Накидным ключом «на 7» отворачиваем два направляющих штифта колеса.

Направляющие штифты колеса Lada Kalina

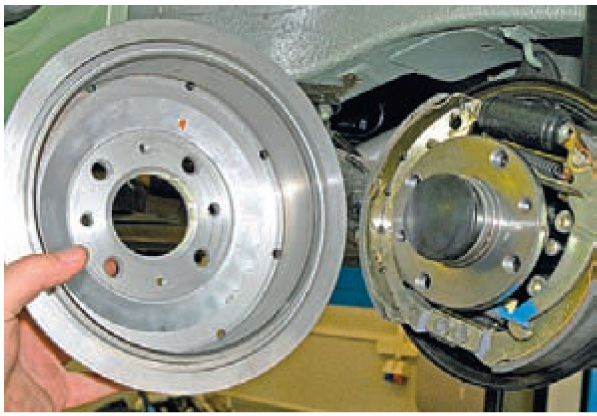

3. Снимаем тормозной барабан.

Снимаем тормозной барабан Lada Kalina

4. Поддеваем отверткой и снимаем защитный колпак ступицы колеса. На колпаке остается уплотнительное кольцо.

Снимаем защитный колпак ступицы колеса Lada Kalina

5. Узким зубилом или отверткой вы­правляем замятый буртик гайки.

Выправляем замятый буртик гайки ступицы заднего колеса Lada Kalina

6. Головкой «на 30» отворачиваем гайку ступицы.

Отворачиваем гайку ступицы заднего колеса Lada Kalina

7. Снимаем гайку и упорную шайбу.

Упорная шайба ступицы заднего колеса Lada Kalina

8. Подшипник установлен на оси с переходной посадкой, поэтому ступицу можно снять руками.

Подшипник ступицы заднего колеса Lada Kalina

9. При затруднении, спрессовываем ступицу универ­сальным двух- или трехзахватным съемником.

Используем съемник для снятия ступицы заднего колеса Lada Kalina

10. Снимаем ступицу с оси. При этом на оси остается сепаратор с роликами, защитное и внутреннее кольца подшипника.

Ступица заднего колеса Lada Kalina

11. Вынимаем несколько роликов из сепаратора подшипника и снима­ем сепаратор и защитное кольцо.

Подшипник и защитное кольцо ступицы заднего колеса Lada Kalina

12. Для снятия внутреннего кольца под­шипника на оси выполнены две лыски для установки съемника. Лыски расположены параллельно распор­ной планке тормозных колодок. Зацепляем лапы двухзахватного съемника за внутреннее кольцо подшипника.

Устанавливаем съемник для снятия внутреннего кольца подшипника Lada Kalina

13. Спрессовываем внутреннее кольцо подшипника.

Внутреннее кольцо подшипника ступицы заднего колеса Lada Kalina

14. Зажав ступицу в тисках, щипцами снимаем стопорное кольцо.

Стопорное кольцо ступицы заднего колеса Lada Kalina

15. Чашечным съемником выпрессовываем подшипник.

Выпрессовываем подшипник ступицы заднего колеса Lada Kalina

16. При отсутствии съемника выбива­ем подшипник с помощью под­ходящей головки или отрезка трубы, нанося удары по внутрен­нему кольцу подшипника.

Выбиваем подшипник ступицы заднего колеса Lada Kalina

17. Новый подшипник в очищенную и смазанную ступицу запрессовыва­ем чашечным съемником, приклады­вая усилие к наружному кольцу под­шипника. При отсутствии съемника, под­шипник можно запрессовать в тис­ках, приложив усилие к наруж­ному кольцу через кольцо от ста­рого подшипника.

Запрессовываем новый подшипник ступицы заднего колеса Lada Kalina

18. Устанавливаем стопорное кольцо. Осторожно, легкими ударами по внутреннему кольцу подшипника, напрессовываем ступицу с под­шипником на ось до глубины, по­зволяющей наживить гайку.

Запрессовываем ступицу на ось заднего колеса Lada Kalina

19. Окончательно запрессовываем ступицу, затягивая гайку моментом 186-225 Н•м.
Заминаем буртик гайки в паз оси сту­пицы. Окончательную сборку проводим в обратной последовательности.

Затягиваем гайку ступицы заднего колеса Lada Kalina

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
