Замена прокладки выпускного коллектора Renault Logan

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Динамометрический ключ
• Нож

Детали и расходники:

• Прокладка выпускного коллектора

Примечание:

Между фланцами головки блока цилиндров и выпускного коллектора установлена уплотнительная прокладка (на рисунке обозначена буквой "а"), изготовленная из тонкой отформованной металлической пластины.

При нарушении герметичности этой прокладки, отработавшие газы начинают вырываться наружу с характерными резкими звуками (коллектор начинает "сечь"). Если подтяжка болтов крепления выпускного коллектора не помогла, то замените данную прокладку.

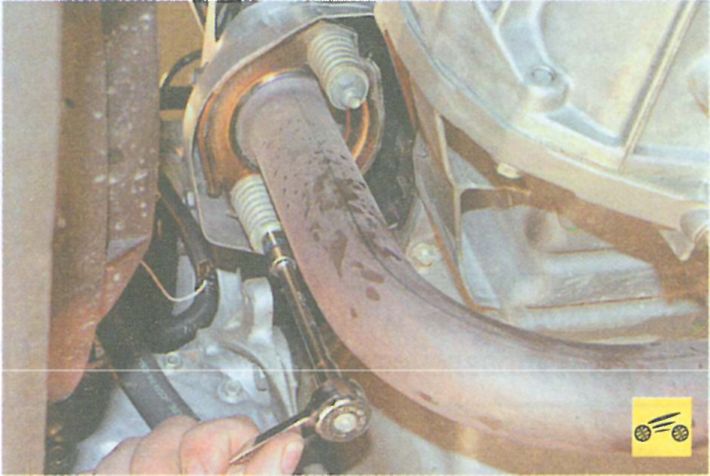

1. Отворачиваем болты крепления приемной трубы к выпускному коллектору.

Полезный совет:

Имея определенный опыт подобных работ, можно полностью не отсоединять приемную трубу от коллектора. Вполне достаточно только отвернуть гайки крепления трубы к фланцу коллектора до конца шпилек. Этого будет достаточно, чтобы снять коллектор со шпилек головки блока цилиндров и сместить его на расстояние, достаточное для снятия и установки прокладки.

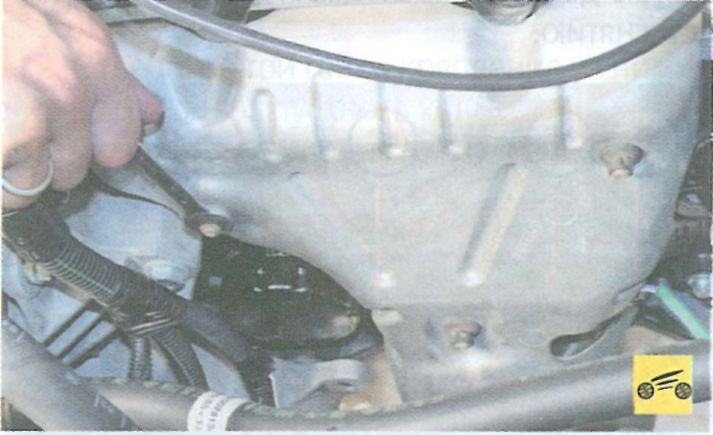

2. Отворачиваем гайки крепления термоэкрана.

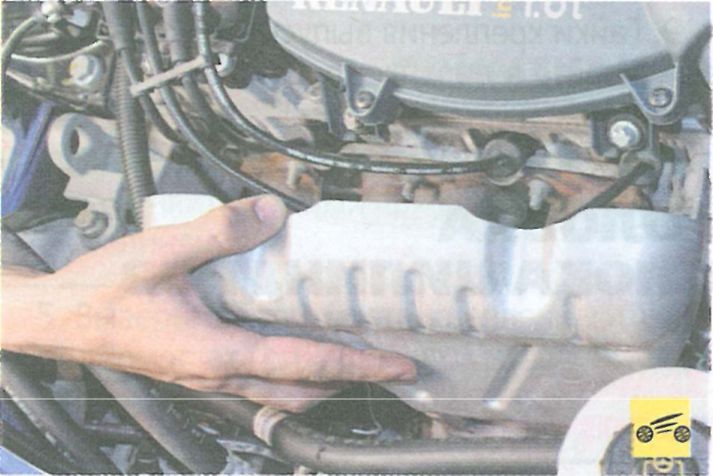

3. Снимаем термоэкран.

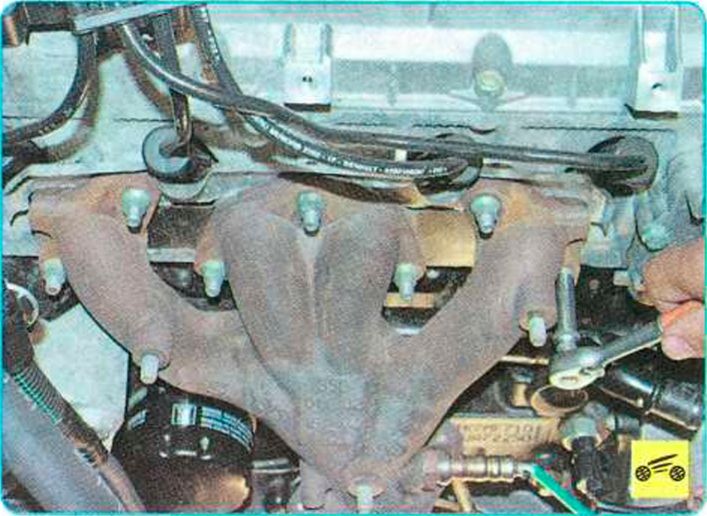

4. Отворачиваем семь гаек крепления выпускного коллектора к головке блока цилиндров.

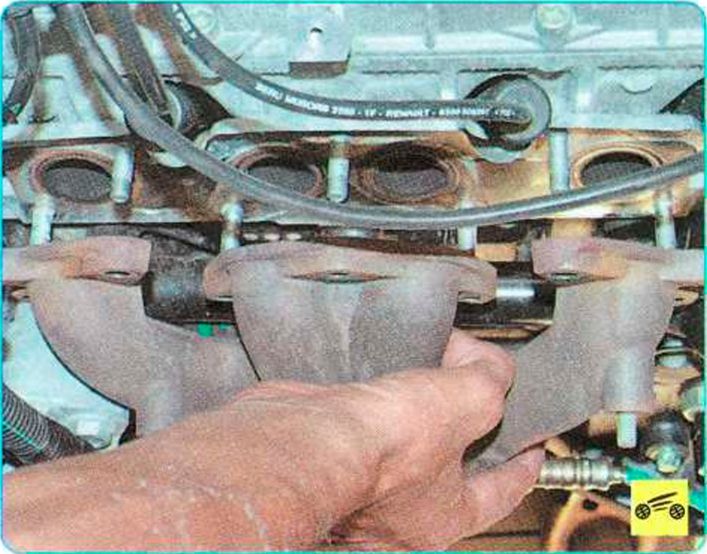

5. Снимаем со шпилек выпускной коллектор.

6. Снимаем находящуюся под ним прокладку.

7. Выполняем тщательную очистку всех привалочных поверхностей от нагара.

8. Установку новой прокладки и всех снятых деталей выполняем в обратной последовательности.

Примечание:

Гайки крепления выпускного коллектора затягивайте в порядке, показанном на фото, моментом 21 Н·м (2,1 кгс·м).
