Замена топливных форсунок Mercedes-Benz Vito W639

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Компрессор
  • Отвертка плоская средняя
  • Пневмопистолет для обдувки
  • Ключ трещоточный
  • Головка Torx T25
  • Гаечный ключ рожковый  10 мм

Детали и расходники:

  • Топливная форсунка 4 шт. (A 646 070 11 87)
  • Медная шайба топливной форсунки 4 шт. (A 611 017 00 60)
  • Болт крепления топливной форсунки 4 шт. (A 000 990 29 07)
  • Уплотнительное кольцо трубки возврата топлива 4 шт. (при необходимости) (A 000 078 05 80)
  • Ветошь
  • Медная смазка

Примечание:

В этой статье вы узнаете как заменить на автомобиле Мерседес Вито 639 форсунки.

1. Откройте капот, как описано в этой статье.

Подкапотное пространство на автомобиле Mercedes-Benz Vito W639

2. Снимите корпус воздушного фильтра, как описано в этой статье.

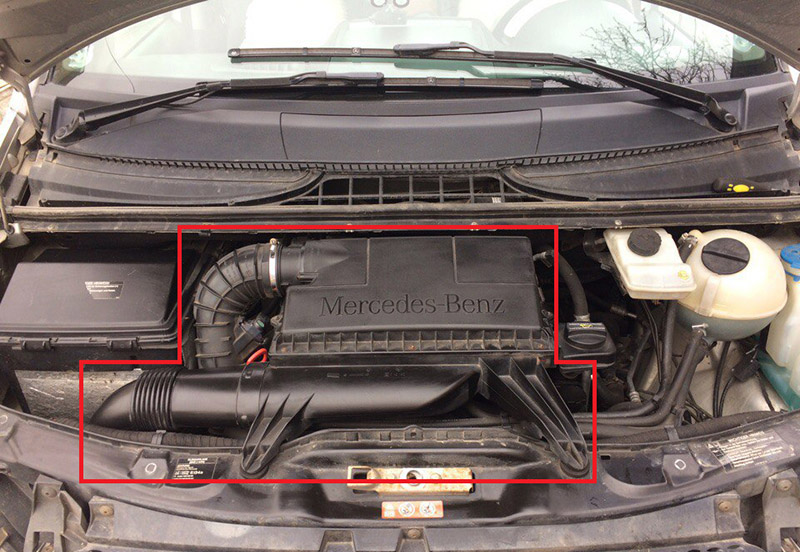

Снятие корпуса воздушного фильтра для замены форсунок на автомобиле Mercedes-Benz Vito W639

3. Открутите 6 креплений и снимите защитный кожух топливных форсунок.

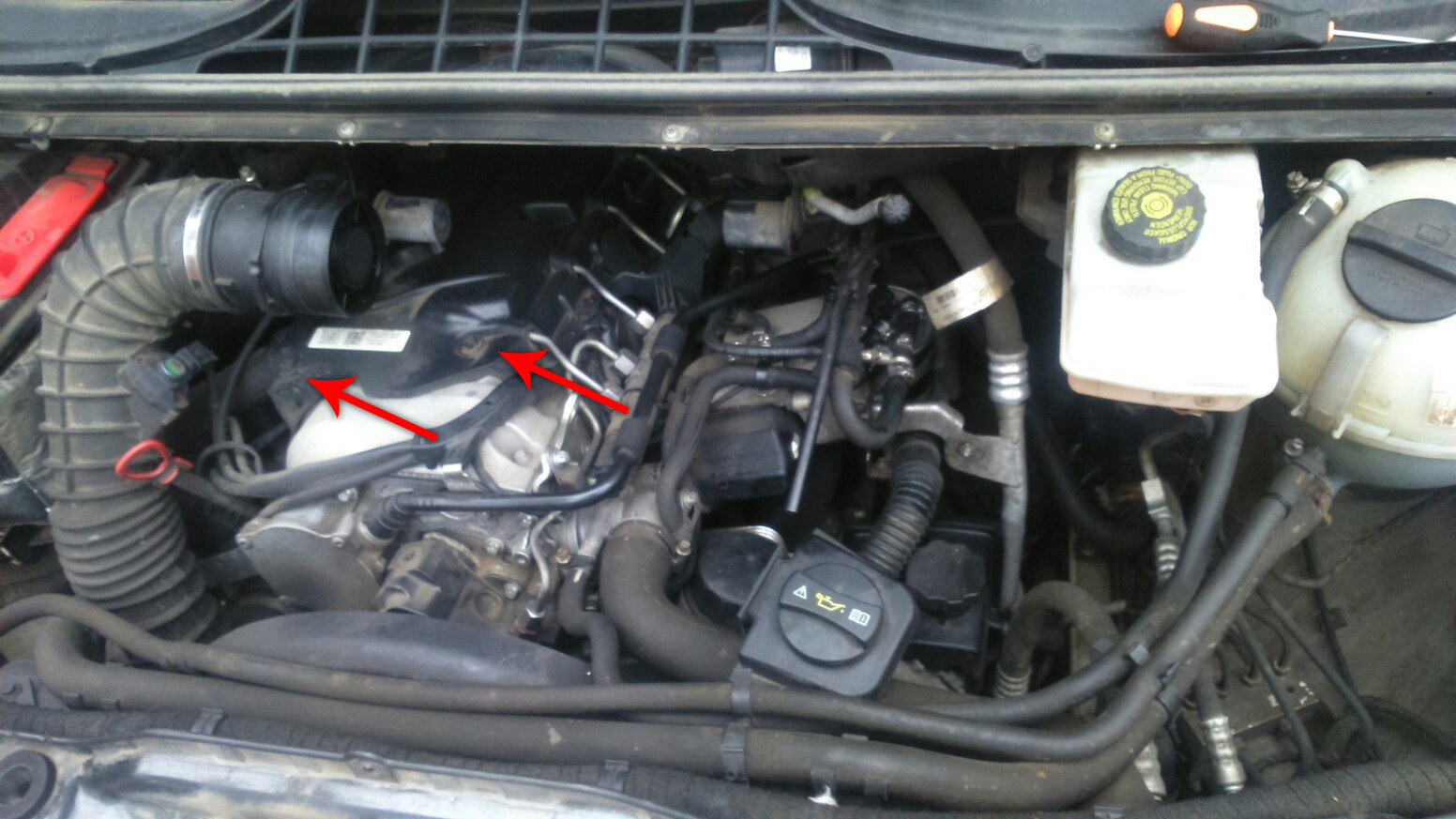

Защитный кожух топливных форсунок на автомобиле Mercedes-Benz Vito W639

На фото видно только два крепления.

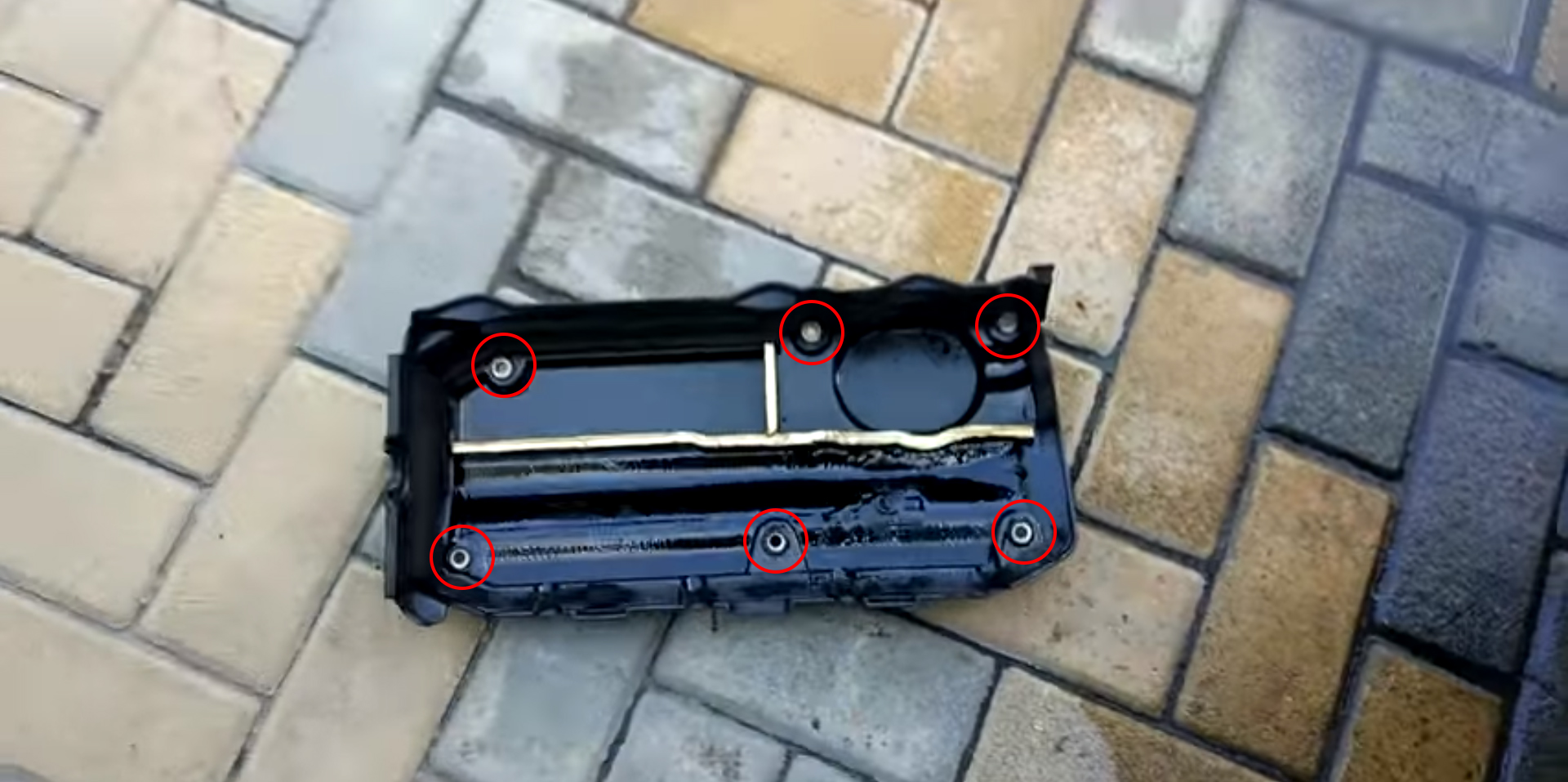

Расположения креплений крышки топливных форсунок на автомобиле Mercedes-Benz Vito W639

Для наглядности крепления показаны на снятом кожухе

4. Очистите место вокруг форсунок и сами форсунки от грязи и пыли, чтобы при их снятии не попала грязь в посадочные места форсунок.

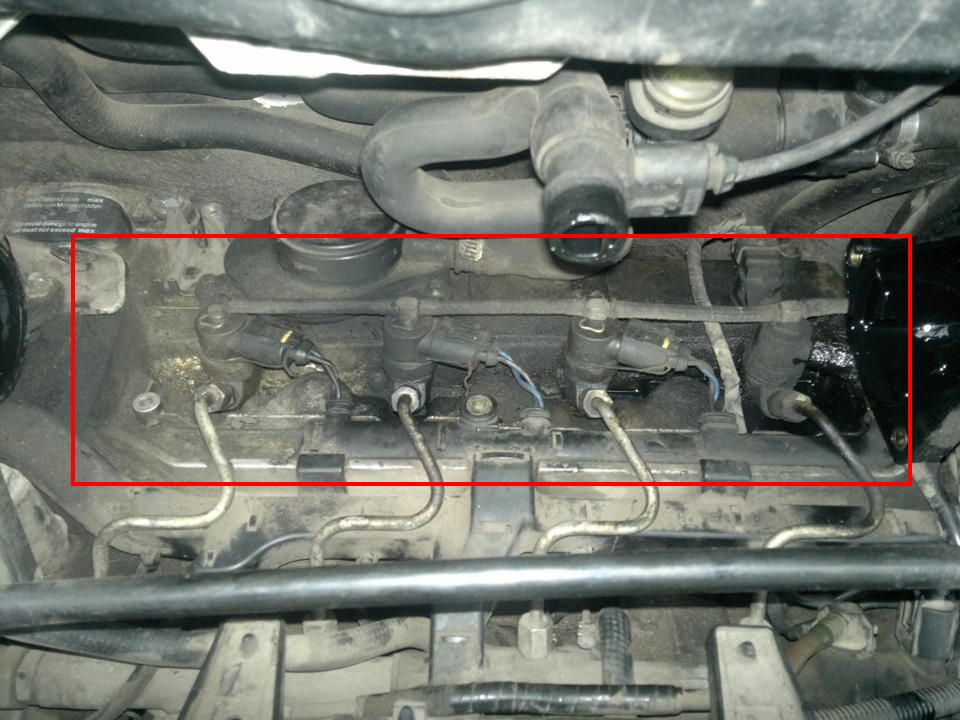

Очистить топливные форсунки на автомобиле Mercedes-Benz Vito W639

Примечание:

Для очистки можно применить компрессор с жатым воздухом и чистую ветошь.

5. Извлеките фиксаторы трубки возврата топлива, чтобы снять форсунку Мерседес Вито.

Фиксаторы трубки возврата топлива на топливных форсунках на автомобиле Mercedes-Benz Vito W639

6. Отожмите фиксатор и снимите электрический разъем из топливной форсунки.

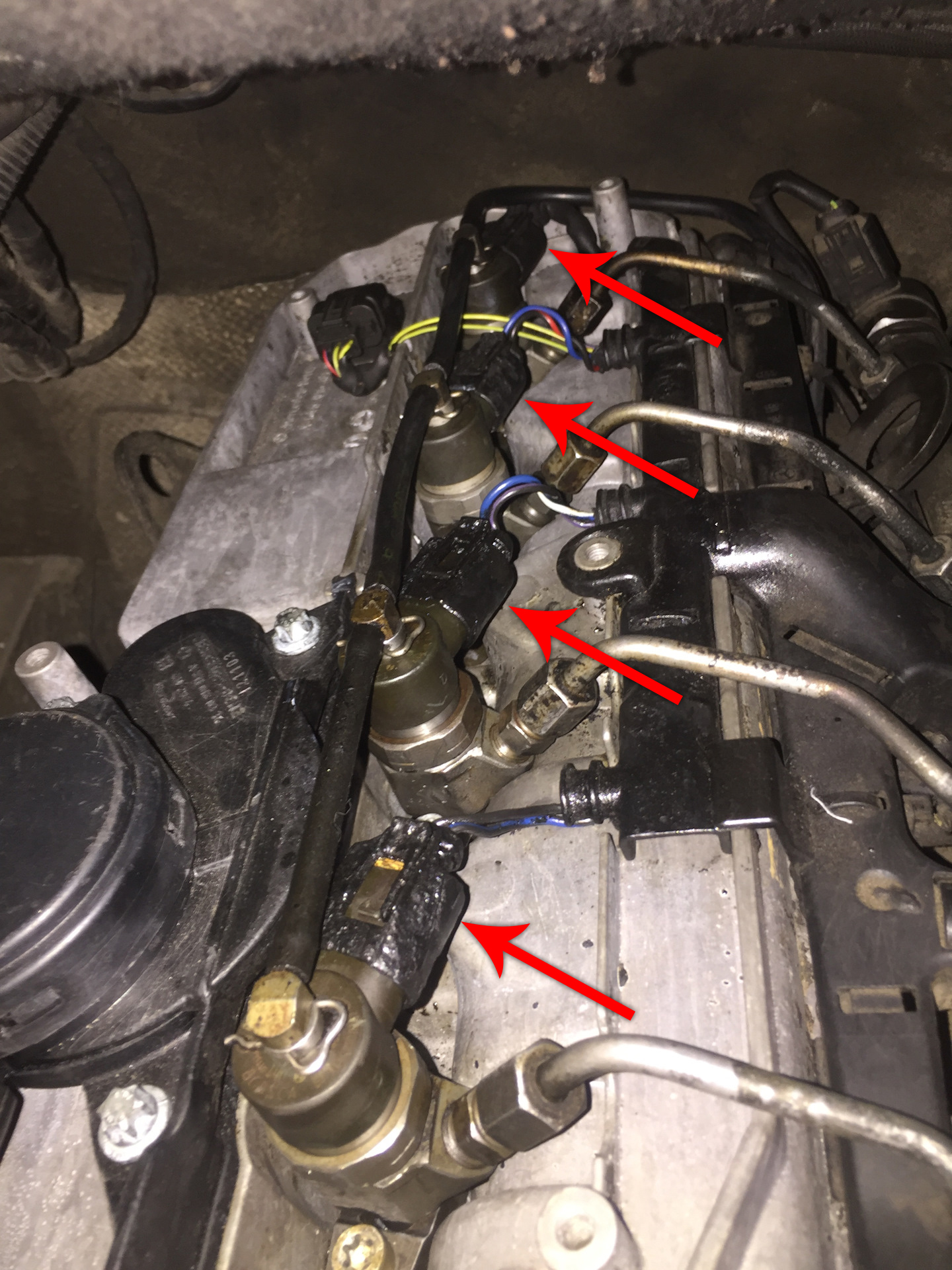

Электрические разъемы топливных форсунок на автомобиле Mercedes-Benz Vito W639

Снять фишки топливных форсунок на автомобиле Mercedes-Benz Vito W639

7. Ослабьте на пару оборотов топливопровод высокого давления от топливной рампы.

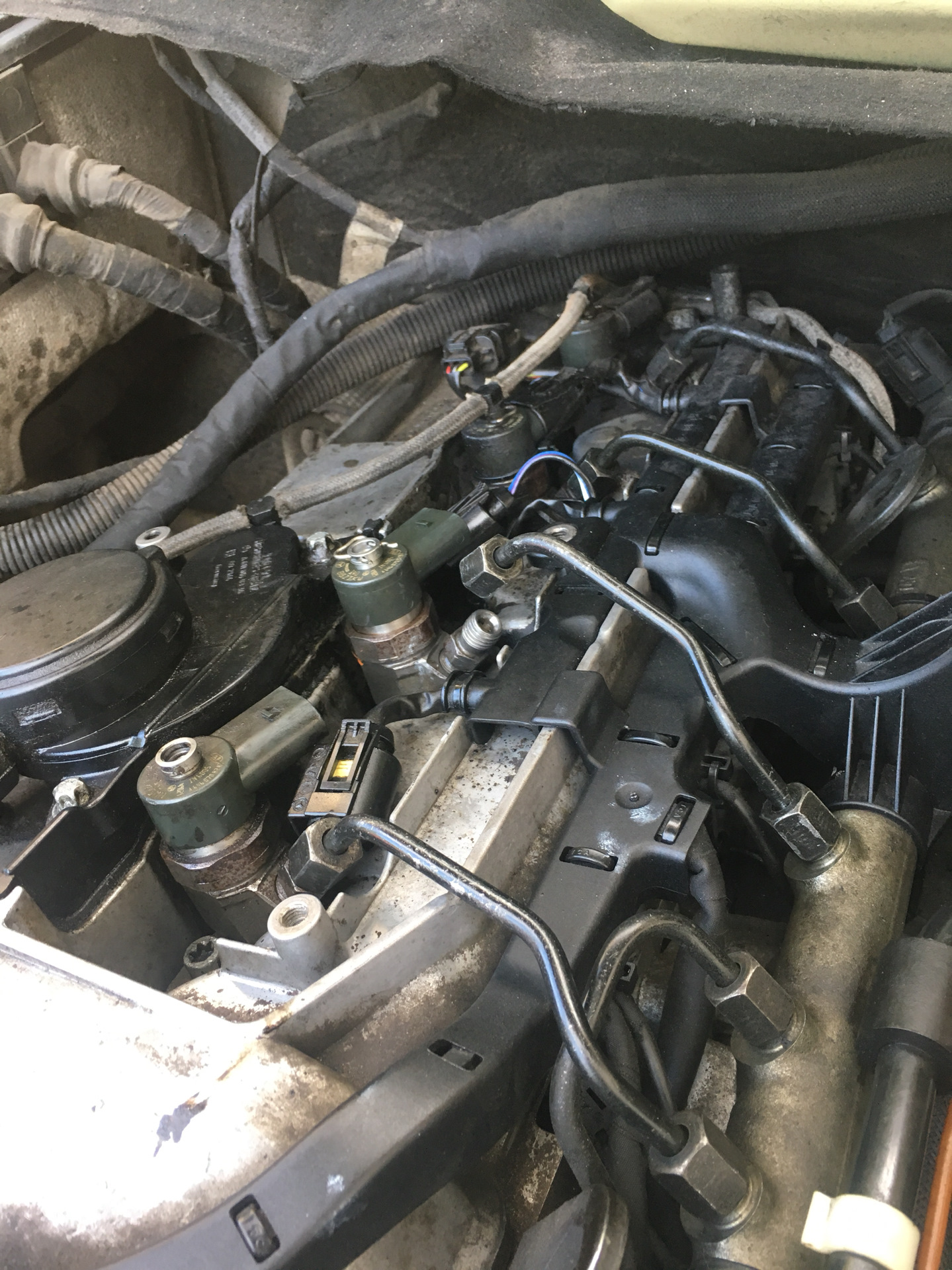

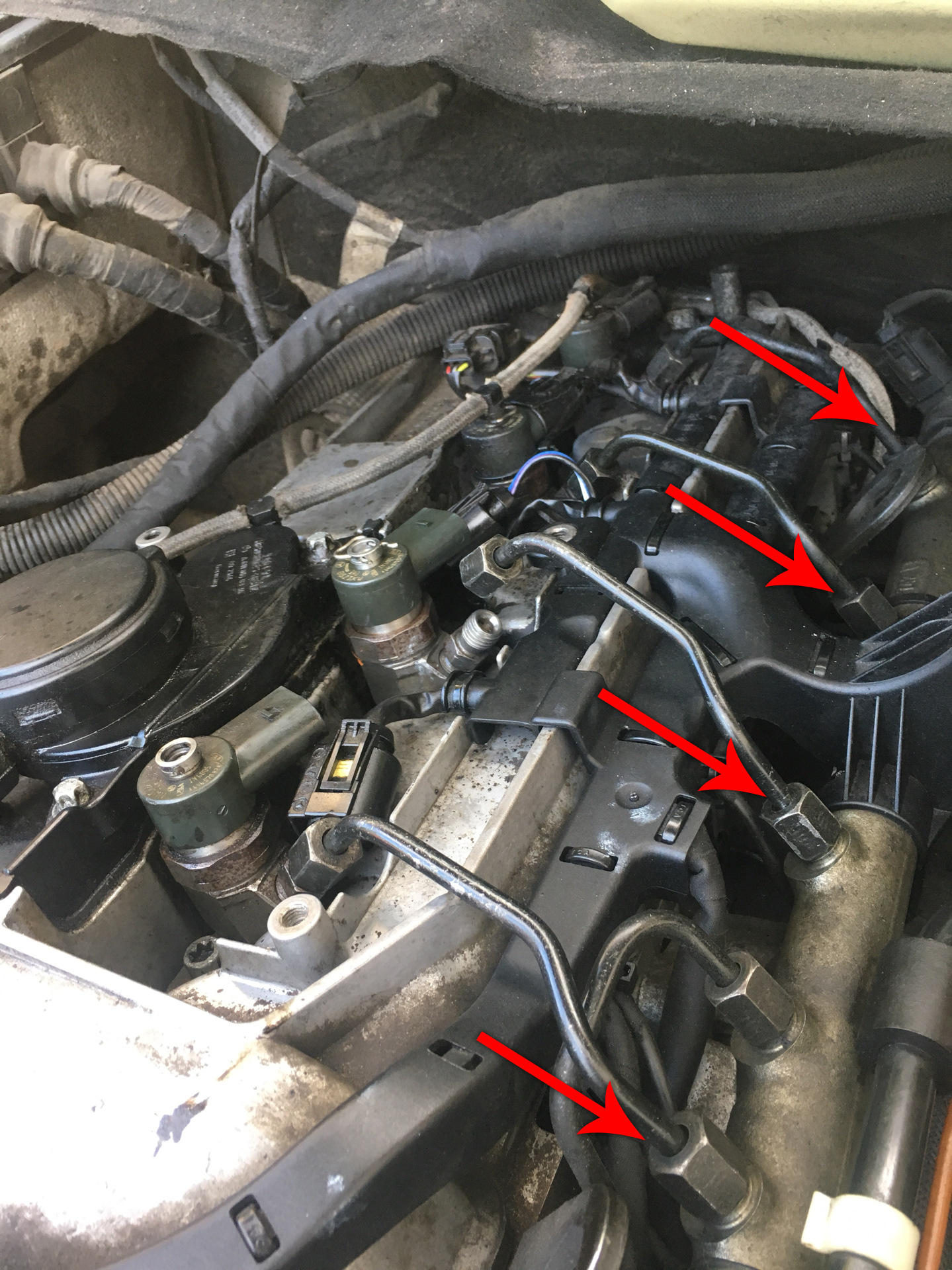

Крепления топливопровода высокого давления форсунки в топливной рампе на автомобиле Mercedes-Benz Vito W639

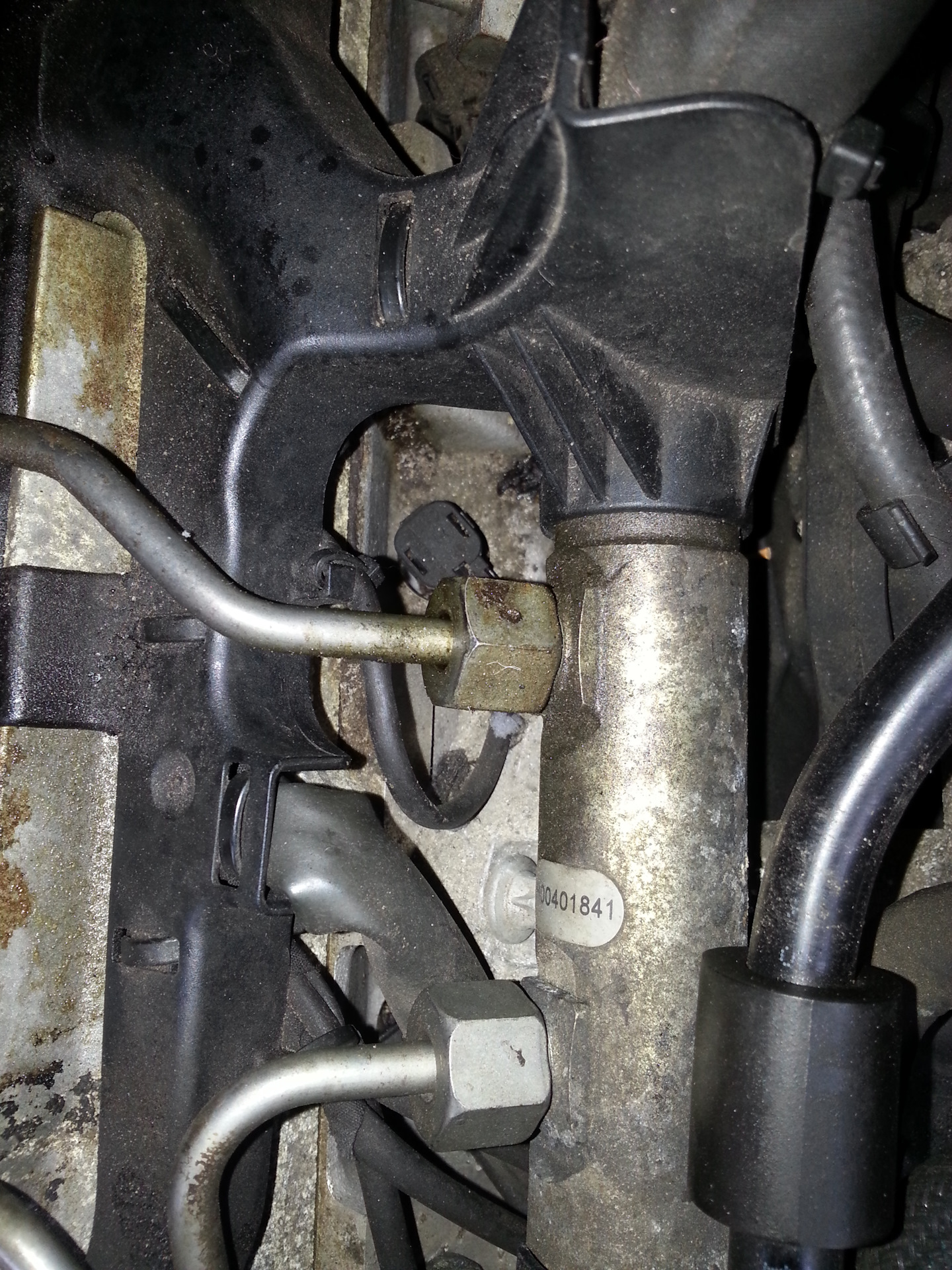

Ослабить крепление топливопровода высокого давления от топливной рампы на автомобиле Mercedes-Benz Vito W639

8. Открутите болт крепления топливной форсунки. Отведите фиксатор форсунки в сторону и вытяните форсунку.

Крепление топливной форсунки на автомобиле Mercedes-Benz Vito W639

1 - Крепление топливной форсунки.

2 - Фиксатор топливной форсунки.

Замена топливных форсунок на автомобиле Mercedes-Benz Vito W639

Топливные форсунки Мерседес Вито. Фиксатор топливной форсунки (показно стрелкой)

ПРЕДУПРЕЖДЕНИЕ:

При установке новых топливных форсунок используйте новые болты креплений и медные шайбы.

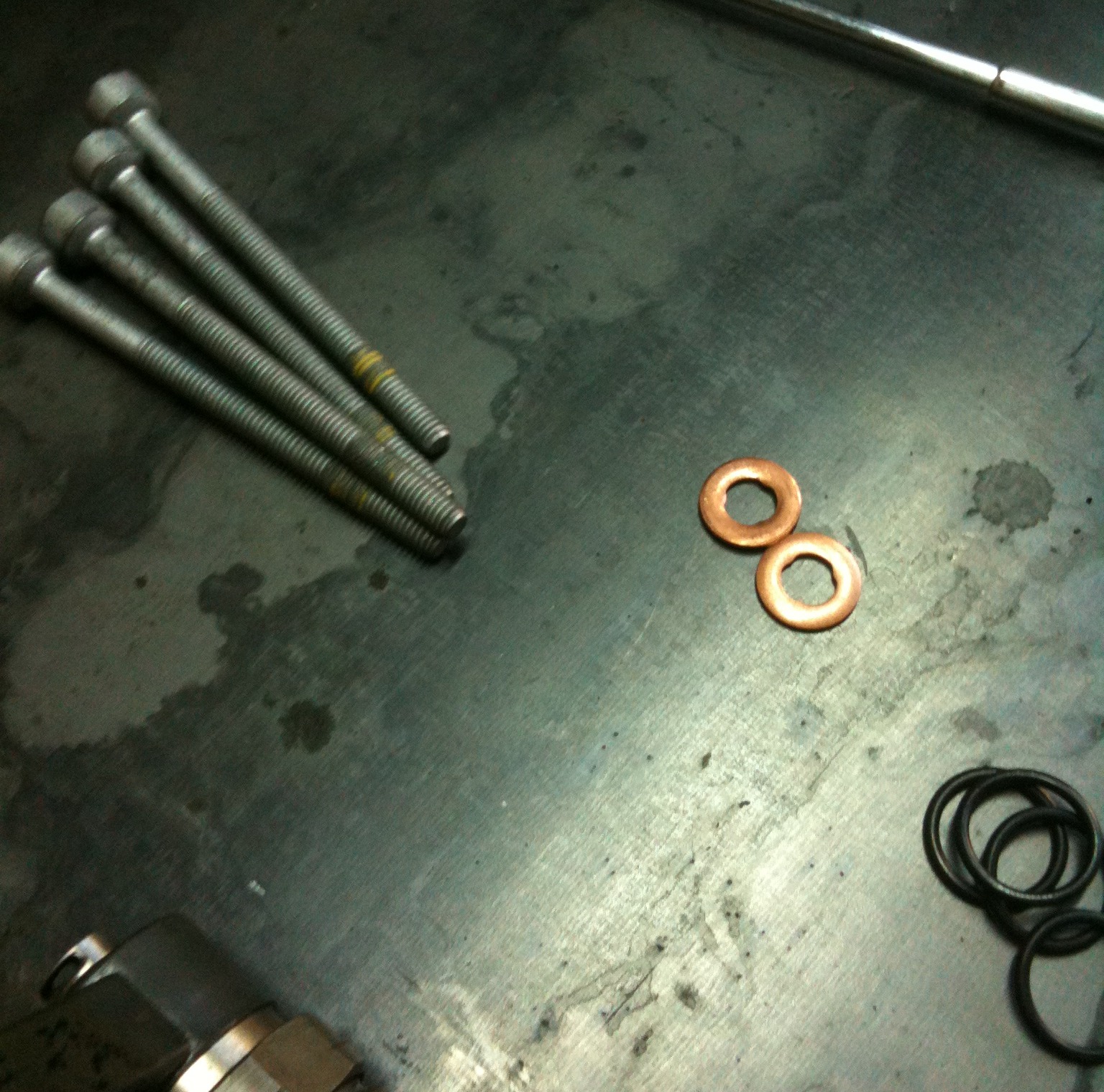

Медная шайба топливной форсунки на автомобиле Mercedes-Benz Vito W639

Новые болты и медные шайбы

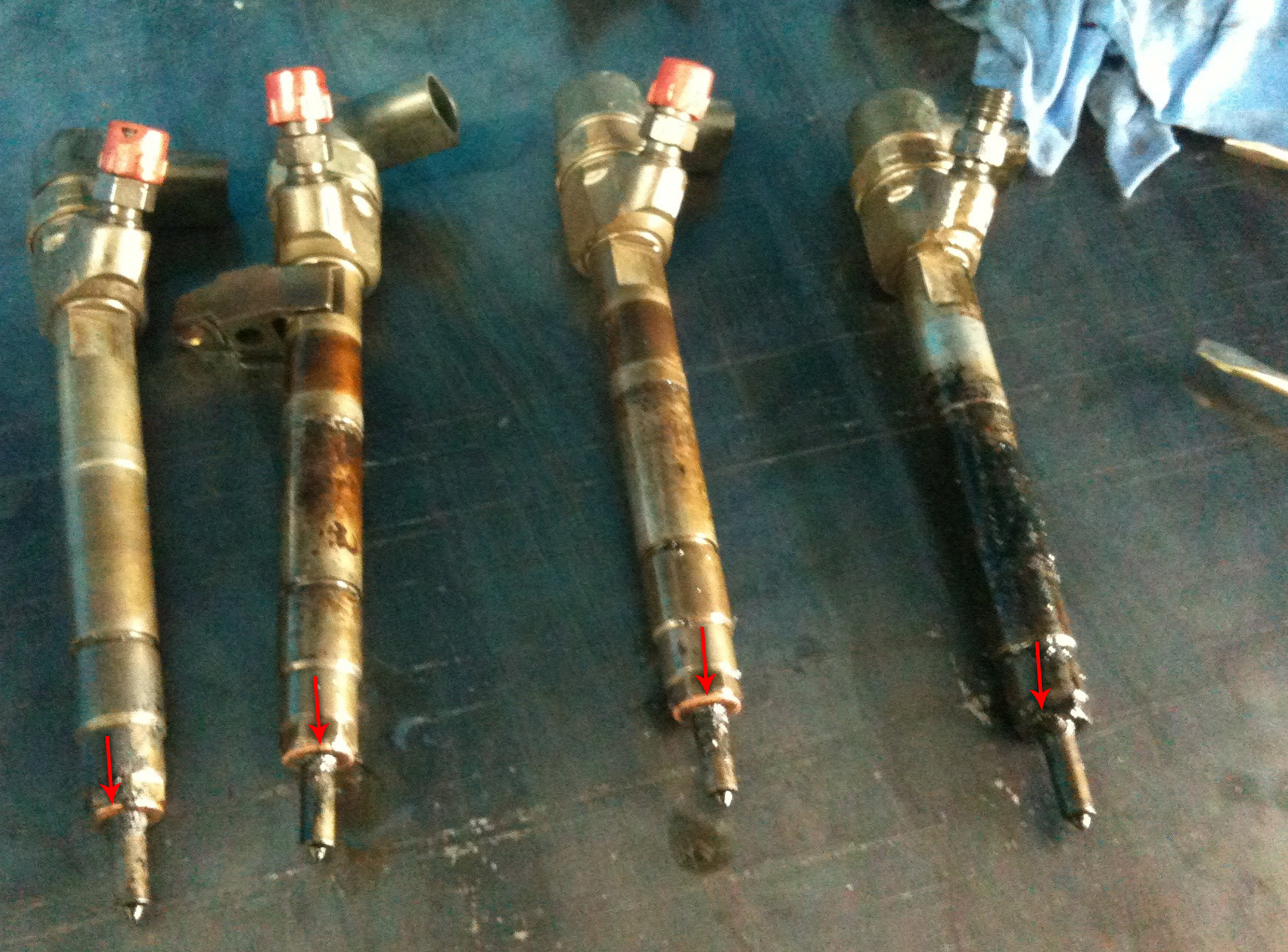

Размещение медных шайб топливных форсунок на автомобиле Mercedes-Benz Vito W639

Посадочные места медной шайбы на топливной форсунке

9. Смажьте медной смазкой посадочное место крепления топливной форсунки и установите все снятые детали в порядке, обратном снятию.

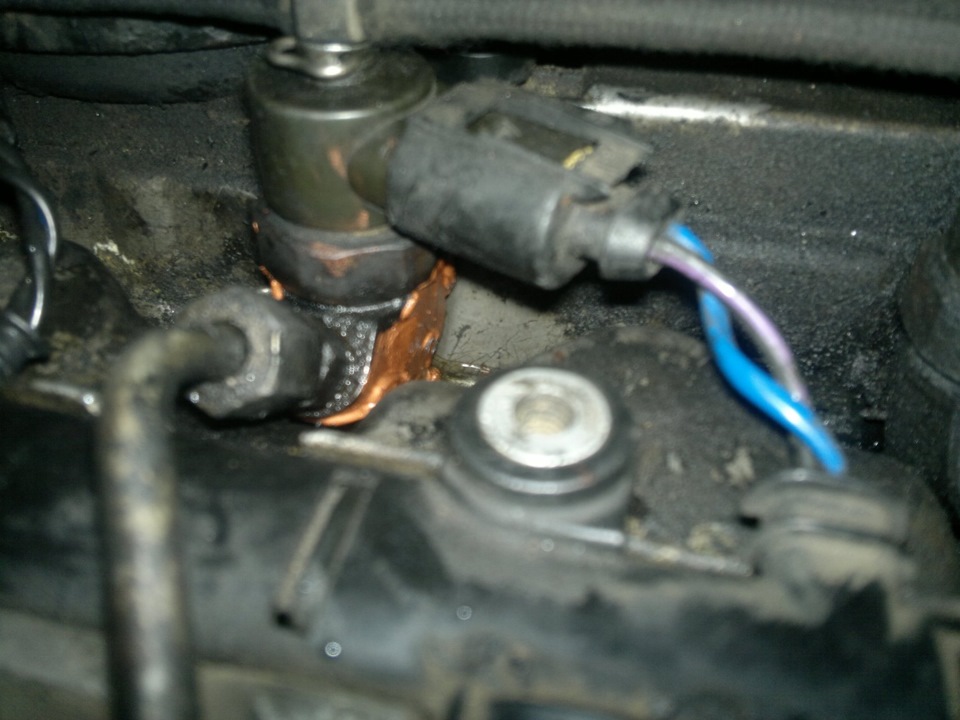

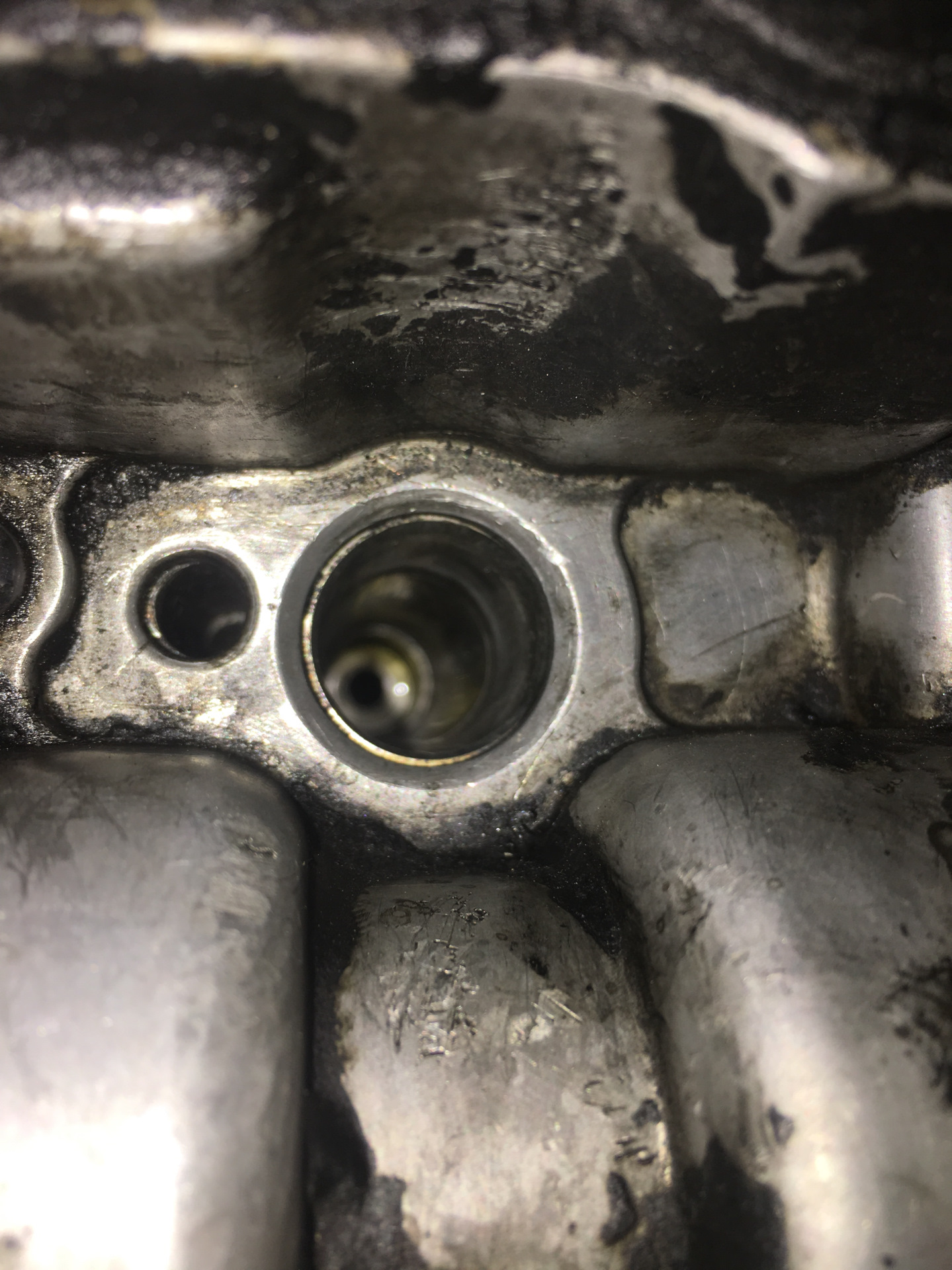

Посадочное место топливной форсунки на автомобиле Mercedes-Benz Vito W639

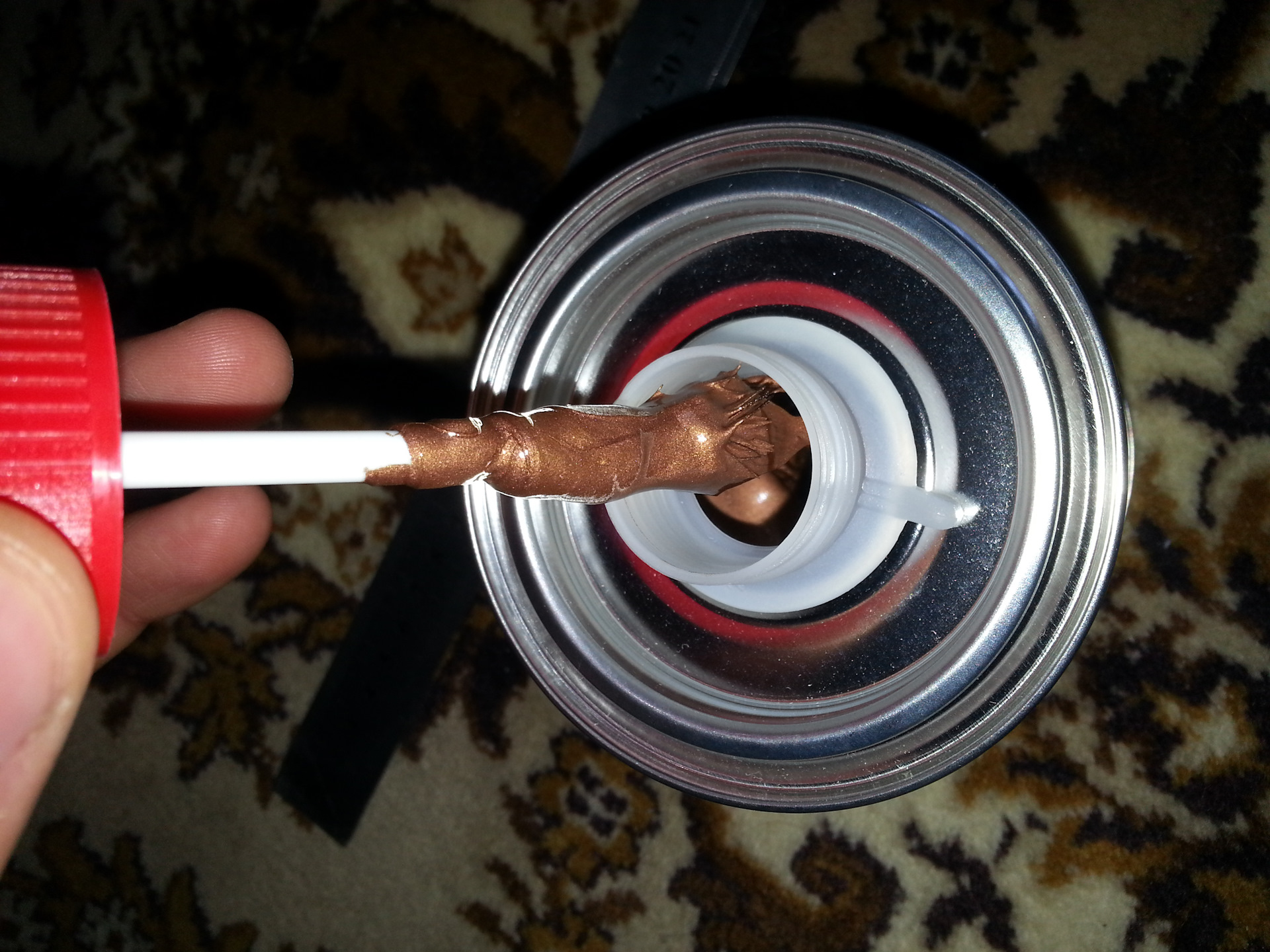

Смазать медной смазкой место топливной форсунки на автомобиле Mercedes-Benz Vito W639

Замена топливных форсунок на автомобиле Mercedes-Benz Vito W639

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
