Замена заднего фонаря Ford Focus 3

ПРИМЕЧАНИЕ
Операции по снятию и установке показаны на левом фонаре. Правый фонарь снимают и устанавливают аналогично.

Вам потребуется отвертка с плоским лезвием.
На автомобиле с кузовом типа хэтчбек выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

В багажном отделении со стороны снимаемого фонаря снимите крышку в боковой облицовке багажного отделения.

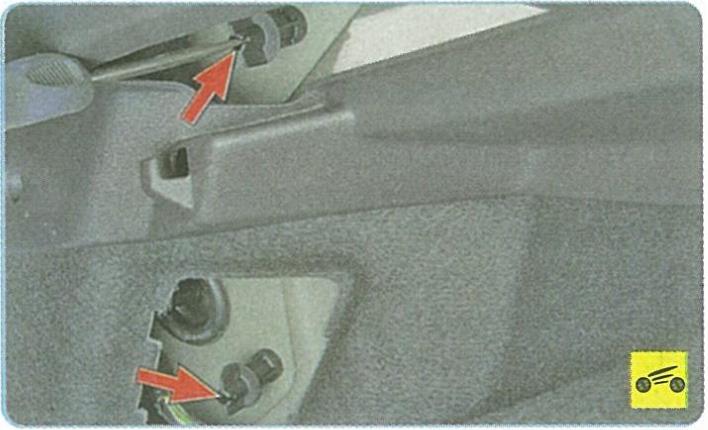

3. Отверните две гайки-барашки крепления заднего фонаря к кузову автомобиля.

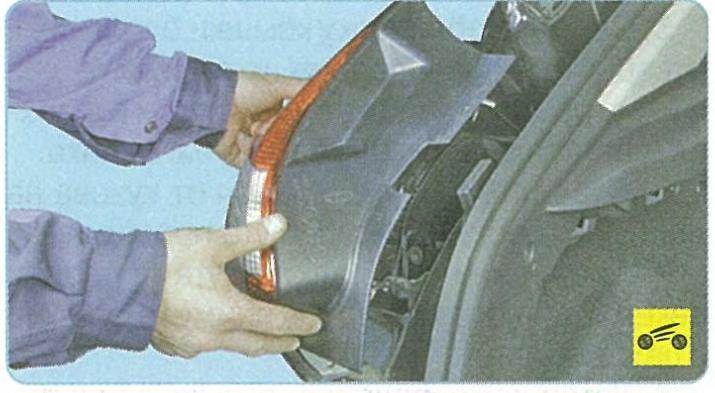

4. Потяните назад и, преодолевая усилие фиксаторов, отсоедините фонарь от кузова, отведите фонарь на длину присоединенного жгута проводов.

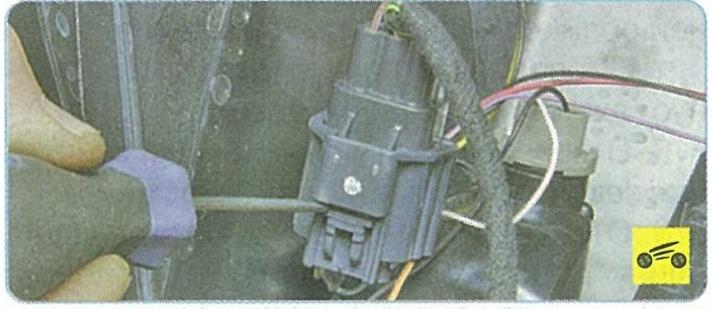

5. Сожмите фиксатор колодки...

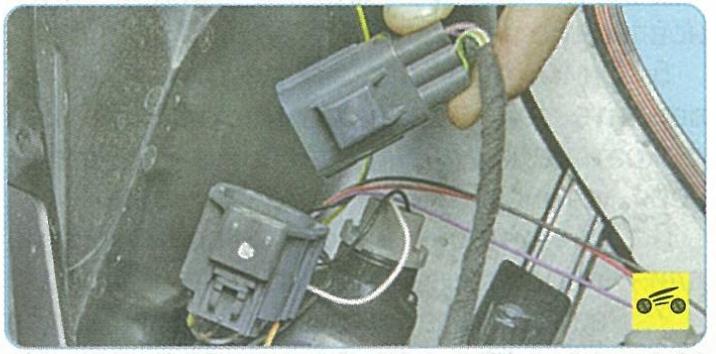

6. ...и разъедините колодки жгута проводов заднего фонаря.

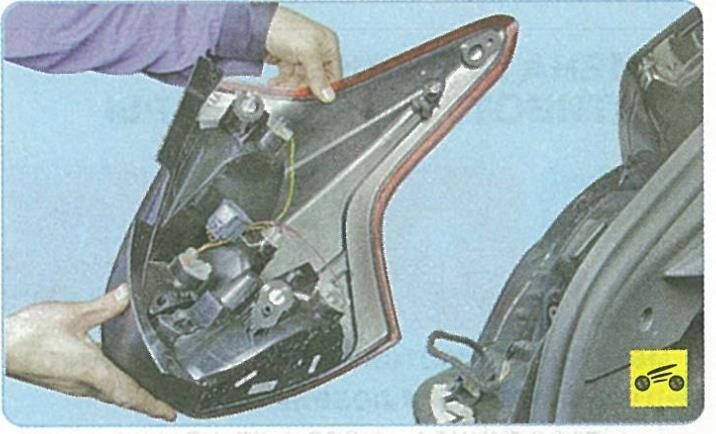

7. Снимите задний фонарь с автомобиля.
8. Установите фонарь и все детали в порядке, обратном снятию.
На автомобилях с кузовом типа седан для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

ПРИМЕЧАНИЕ

На автомобилях Ford Focus III с типом кузова седан и универсал задний фонарь разделен на две секции.

2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля.
3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов.
4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле.

5. Снимите облицовку крышки багажника, отверните гайку-барашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на крышке багажника.
6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов.
7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля.
8. Установите фонарь и все детали в порядке, обратном снятию.
На автомобилях с типом кузова универсал для снятия секции, установленной на крыле, в багажном отделении со стороны снимаемого фонаря снимите крышку в задней облицовке багажного отделения.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отверните две гайки-барашки крепления секции фонаря к кузову автомобиля.
3. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов, преодолевая усилие фиксаторов.
4. Разъедините колодки жгута проводов и снимите секцию заднего фонаря, установленную на крыле.
5. Снимите облицовку двери задка, отверните гайку-барашек и отожмите два фиксатора крепления секции заднего фонаря, установленного на двери задка.
6. Отведите секцию фонаря от кузова на длину присоединенного жгута проводов.
7. Разъедините колодки жгута проводов секции заднего фонаря и снимите секцию с автомобиля.
8. Установите фонарь и все детали в порядке, обратном снятию.
