Инструменты:
- Ключ трещоточный
- Удлинитель торцевых головок
- Торцевая головка 10 мм
- Торцевая головка 19 мм (для двигателя 6B31)
- Торцевая головка 36 мм (для двигателя 6B31)
- Головка-бита шестигранная 6 мм (для двигателей 4B11/4B12)
- Специальный инструмент для снятия датчика температуры охлаждающей жидкости МВ992042
- Специальное приспособление для замены охлаждающей жидкости (MB991871)
- Гаечный ключ рожковый 10 мм
- Динамометрический ключ
- Отвертка плоская средняя
- Мультиметр
- Плоскогубцы
- Нож (или скребок)
- Термометр (для воды)
- Воронка
Детали и расходники:

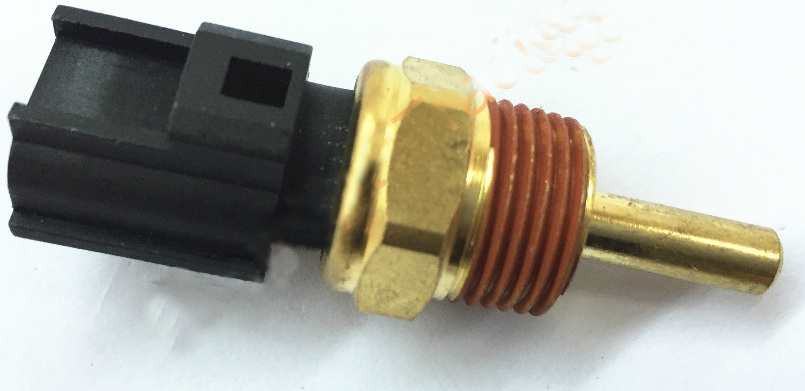

- Датчик температуры охлаждающей жидкости MD177572 (при необходимости)

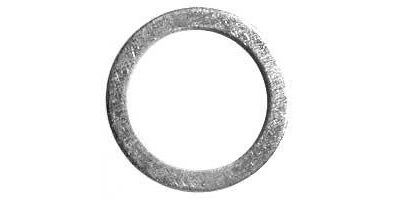

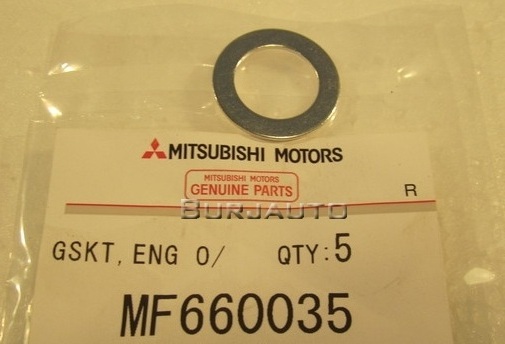

- Уплотнительная прокладка сливной пробки блока цилиндров MF660035 (двигатели 4B11 и 4B12)
- Уплотнительная прокладка сливной пробки блока цилиндров MF660034 и MF660042 (двигатель 6B31)
- Емкость техническая
- Охлаждающая жидкость
- Дистиллированная вода
- Сосуд с водой
- Герметик Three bond 1324N (или равнозначный)
- Ветошь

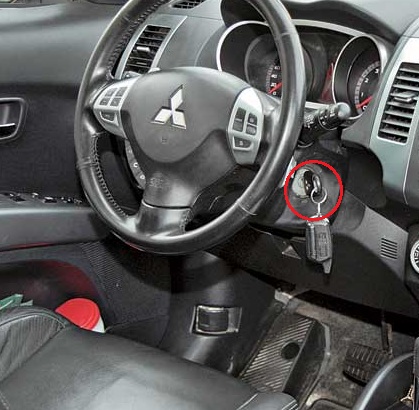

1. Убедитесь, что ключ замка зажигания в положении "OFF" (ВЫКЛ).

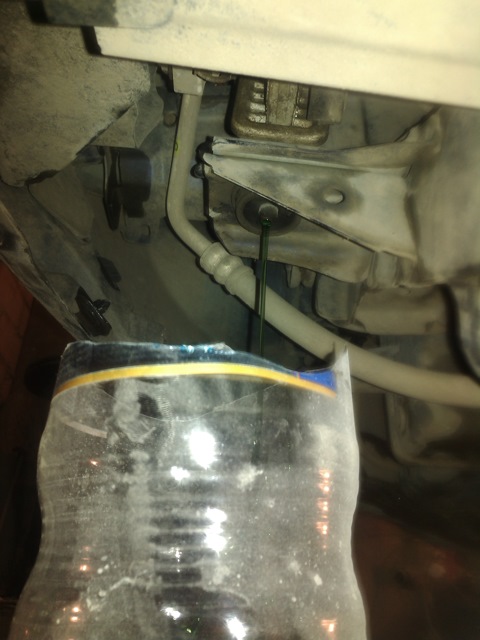

2. Перед тем, как снять датчик температуры охлаждающей жидкости, слейте антифриз из двигателя, как описано здесь.

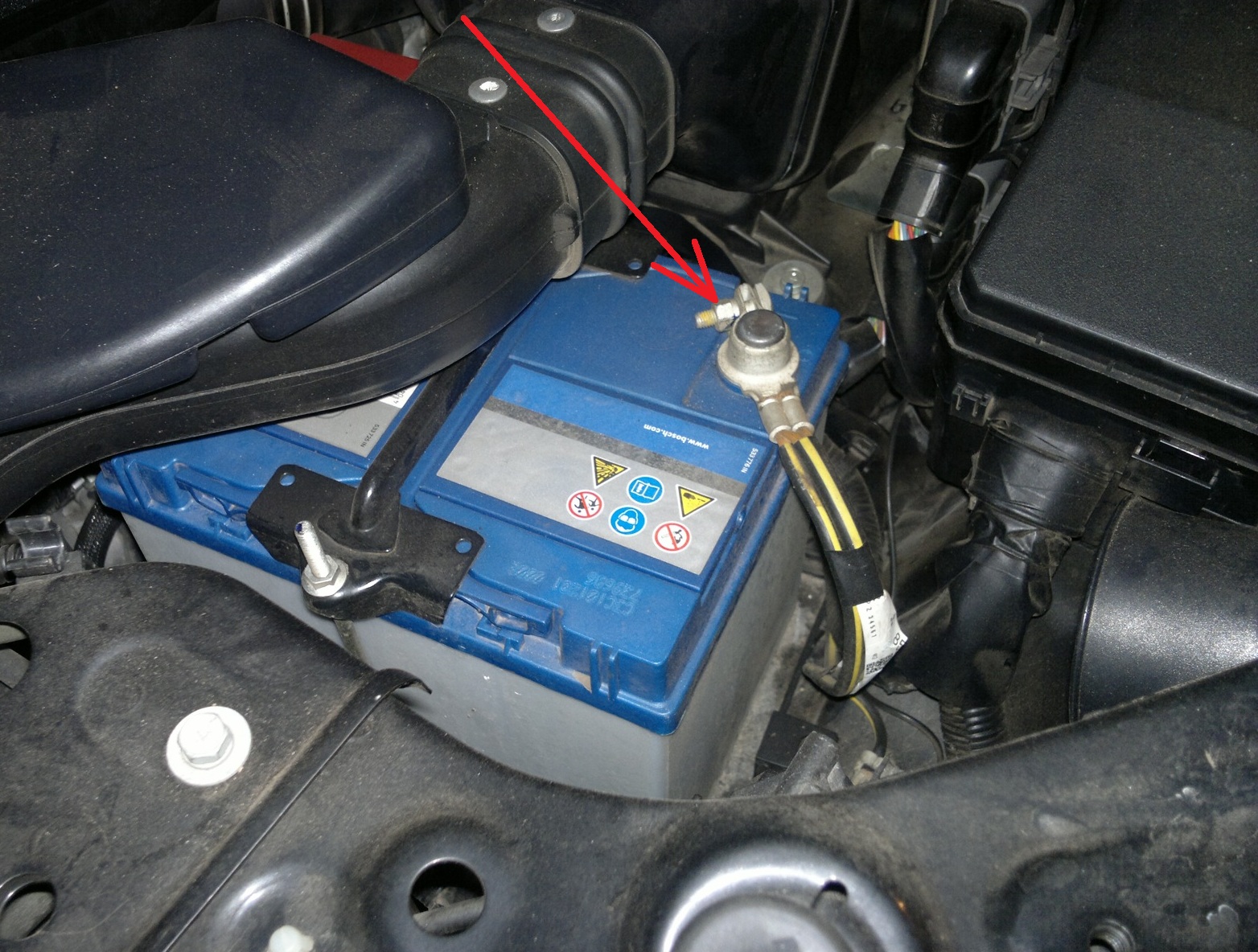

3. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

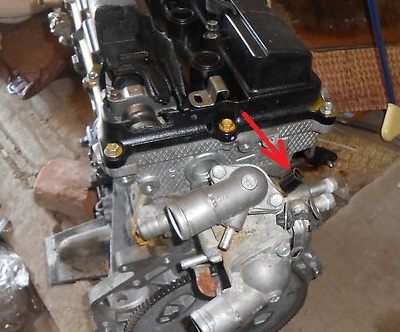

4. Затем отсоедините колодку проводов от разъема датчика температуры охлаждающей жидкости (размещение колодки проводов для наглядности показано на снятом двигателе, первое фото – двигатель 4B12, второе – 6B31).

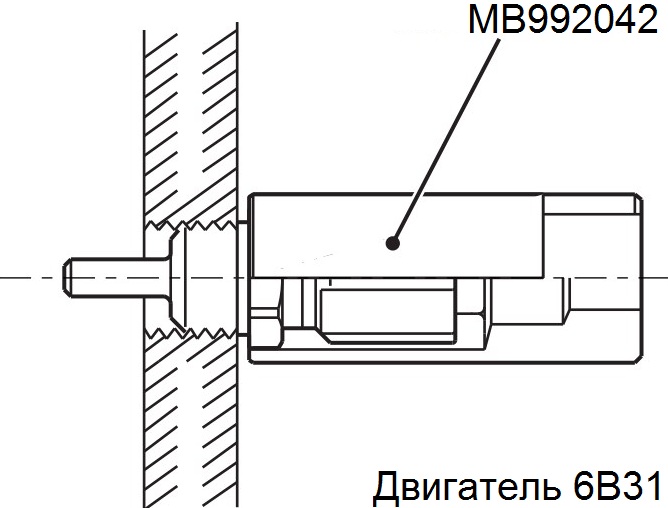

5. Снимите датчик температуры охлаждающей жидкости с помощью специального инструмента (инструментальная головка, каталожный номер МВ992042).

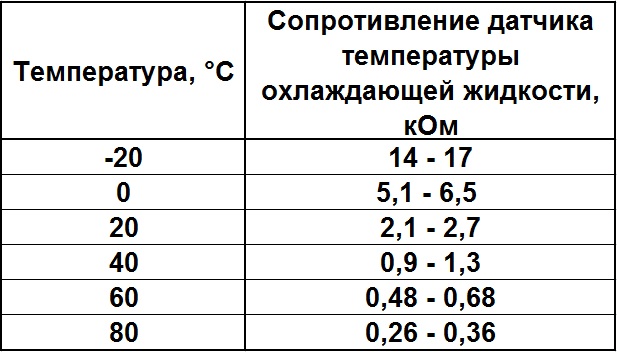

6. Проверка датчика температуры охлаждающей жидкости осуществляется таким способом. Подключите мультиметр в режиме омметра к выводам датчика. Для измерения сопротивления на выводах датчика температуры охлаждающей жидкости при различных температурных режимах опустите чувствительный элемент датчика в горячую воду и проверьте изменение его сопротивление по мере остывания воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных значениях температуры указаны в таблице ниже.
Примечание:
Воды в сосуде должно быть достаточно для покрытия всего наконечника термоэлемента, но не выше резьбы.
7. Если измеренное сопротивление значительно отличается от номинального значения, то замените датчик температуры охлаждающей жидкости.
8. Очистите резьбу датчика, если устанавливается старый датчик.

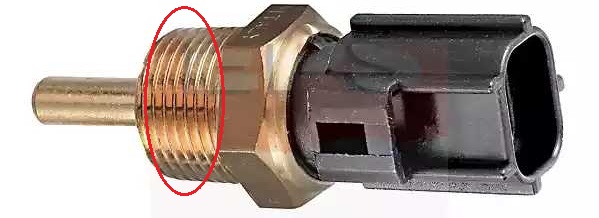

9. Нанесите указанный герметик на резьбу датчика, как показано на рисунке.
Примечание:
Герметик – Three bond 1324N или равнозначный.
Выполните установку датчика как можно быстрее после нанесения герметика (в течение 3 - 5 минут).
После установки датчика подождите не менее часа перед заливкой охлаждающей жидкости.
10. Установите и затяните датчик температуры Митсубиси Аутлендер ХЛ указанным номинальным моментом.
Примечание:
Момент затяжки – 30 ± 9 Н·м.
Аналогично процедуре снятия, выполняйте затяжку датчика температуры охлаждающей жидкости, используя специальный инструмент (инструментальная головка МВ992042).
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
