Замена подшипника шкива привода кондиционера Лада Гранта ВАЗ 2190

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Гаечный ключ рожковый 10 мм
  • Динамометрический ключ
  • Щипцы для снятия стопорных колец
  • Трехзахватный съемник
  • Тиски
  • Токарный станок
  • Молоток большой
  • Оправка
  • Зубило
  • Набор плоских щупов
  • Индикатор осевого биения

Детали и расходники:

  • Подшипник шкива привода кондиционера
  • Сальник вала компрессора кондиционера
  • Шкив
  • Прижимная пластина
  • Компрессор кондиционера
  • Регулировочные шайбы
  • Хладагент

Примечание:

Шкив привода кондиционера установлен на двухрядном шариковом подшипнике, который во время эксплуатации не требует регулировки и смазки. При выпрессовке подшипник кондиционера разрушается, поэтому впрессовывайте его только для замены.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снятие клеммы с аккумуляторной батареи Лада Гранта

2. Удалите хладагент из системы кондиционирования, как описано здесь

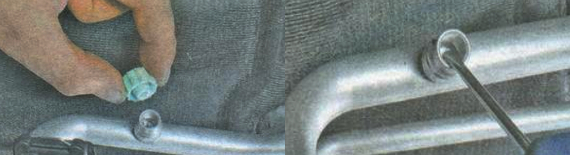

Выпуск хладагента из системы кондиционирования Лада Гранта

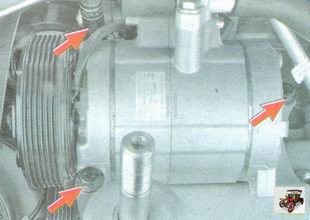

3. Снимите компрессор кондиционера, как описано здесь.

Болты крепления компрессора кондиционера Лада Гранта

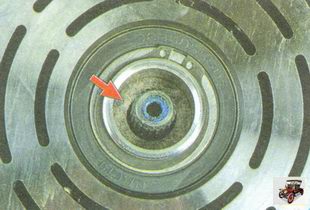

4. Выверните болт крепления прижимной пластины, удерживая ее от проворачивания.

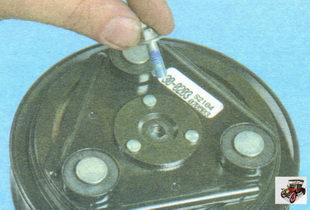

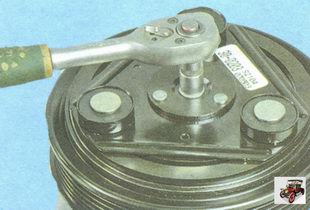

Отворачивание болта прижимной пластины компрессора кондиционера Лада Гранта

5. Снимите прижимную пластину с вала компрессора кондиционера.

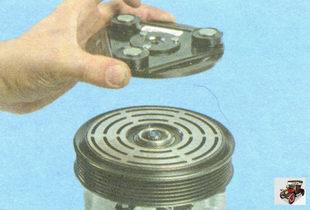

Снятие прижимной пластины компрессора кондиционера Лада Гранта

6. Осмотрите шлицы ступицы прижимной пластины. При износе шлицев замените пластину.

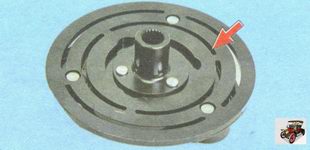

Шлицы ступицы прижимной пластины компрессора кондиционера Лада Гранта

7. Осмотрите поверхность сальника вала компрессора. При наличии следов подтекания масла через сальник вала компрессор кондиционера подлежит замене.

Сальник вала компрессора кондиционера Лада Гранта

Полезный совет:

В некоторых случаях при обнаружении течи можно заменить сальник вала компрессора кондиционера. Однако следует помнить, что течь, как правило, бывает вызвана люфтом вала компрессора вследствие износа опорных подшипников, коррозией или износом поверхности вала в зоне прилегания сальника. Поэтому замена сальника даст в лучшем случае только кратковременный результат. При обнаружении течи сальника компрессора кондиционера рекомендуется заменить компрессор в сборе.

8. Специальным съемником снимите стопорное кольцо подшипника шкива вала компрессора кондиционера.

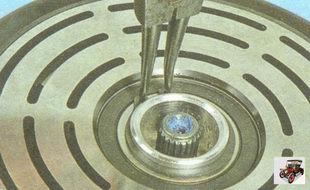

Снятие стопорного кольца подшипника шкива компрессора кондиционера Лада Гранта

Примечание:

Для снятия стопорного кольца используйте специальный разжимной съемник.

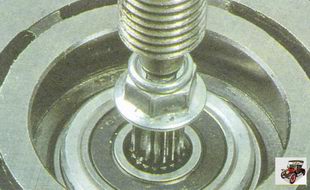

9. Установите съемник и спрессуйте шкив вала с посадочной шейки передней крышки компрессора кондиционера.

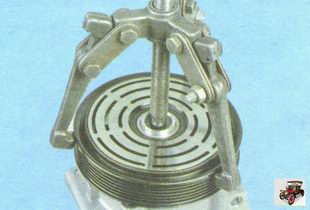

Спрессовка шкива компрессора кондиционера Лада Гранта

Предупреждение:

Чтобы при установке съемника не повредить резьбовое отверстие вала, вверните в него на несколько оборотов болт крепления прижимной пластины.

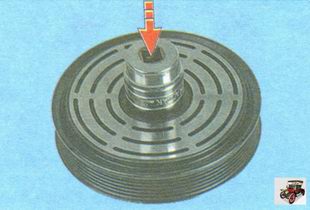

Болт крепления прижимной пластины компрессора кондиционера Лада Гранта

Полезный совет:

Для снятия шкива вала компрессора кондиционера удобно пользоваться универсальным трехпалым съемником.

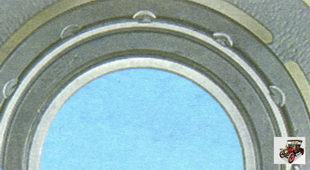

10. Осмотрите рабочие поверхности трения шкива.

Рабочая поверхность шкива компрессора кондиционера Лада Гранта

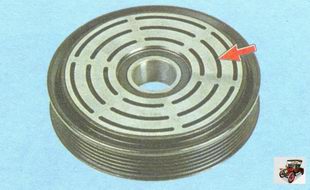

11. Осмотрите поверхности прижимной пластины, обращая внимание на наличие глубоких кольцевых рисок, задиров, явных следов износа и перегрева. При необходимости замените дефектные детали.

Рабочая поверхность прижимной пластины компрессора кондиционера Лада Гранта

12. Осмотрите демпферы прижимной пластины. На резиновом массиве демпферов не должно быть следов выпучивания резины, трещин, разрывов. При необходимости замените прижимную пластину.

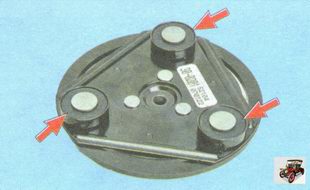

Демпферы прижимной пластины компрессора кондиционера Лада Гранта

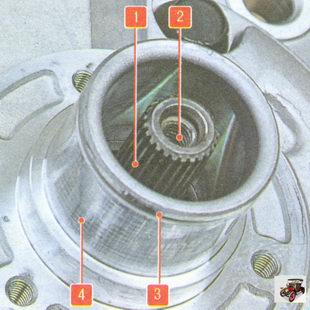

13. После снятия шкива вала компрессора кондиционера осмотрите шлицы (1), резьбовое отверстие (2) вала, канавку (3) для стопорного кольца и посадочную поверхность (4) шейки крышки. При их износе или повреждении компрессор кондиционера подлежит замене.

Передняя крышка компрессора кондиционера Лада Гранта

Элементы передней крышки компрессора кондиционера Лада Гранта ВАЗ 290 (катушка магнита снята):
1 - шлицы вала;
2 - резьбовое отверстие вала;
3 - канавка для стопорного кольца;
4 - посадочная поверхность шейки крышки.

14. На токарном станке срежьте завальцовки, фиксирующие подшипник компрессора кондиционера в шкиве.

Завальцовки фиксирующие подшипник шкива компрессора кондиционера Лада Гранта

15. Оправкой подходящего диаметра выпрессуйте старый подшипник компрессора кондиционера из шкива.

Выпрессовка старого подшипника из шкива компрессора кондиционера Лада Гранта

16. Запрессуйте новый подшипник шкива компрессора кондиционера. При запрессовке прилагайте усилие только к наружной обойме подшипника. В качестве оправки можно использовать наружную обойму от старого подшипника.

Запрессовка нового подшипника в шкив компрессора кондиционера Лада Гранта

Предупреждение:

При запрессовке подшипника шкива компрессора кондиционера будьте максимально аккуратны.

Стенка наружной обоймы подшипника шкива очень тонкая. Даже незначительный перекос может привести к выходу подшипника из строя. После запрессовки проверьте состояние подшипника. Он должен вращаться равномерно, бесшумно, без заеданий. Не должно быть осевого и радиального люфта.

17. После запрессовки зафиксируйте подшипник шкива компрессора кондиционера кернением края посадочного отверстия шкива.

Места кернения посадочного места для подшипника шкива компрессора кондиционера Лада Гранта

18. Напрессуйте шкив на переднюю крышку компрессора кондиционера. При запрессовке прилагайте усилие только к внутренней обойме подшипника. В качестве оправки можно использовать внутреннюю обойму от старого подшипника.

Напрессовка шкива на крышку компрессора кондиционера Лада Гранта

19. Установите стопорное кольцо. Убедитесь, что оно полностью вошло в паз.

Установка стопорного кольца Лада Гранта

Предупреждение:

После установки шкива на компрессор кондиционера убедитесь, что шкив вращается равномерно, бесшумно, без заеданий. Не должно быть осевого или радиального биения. В противном случае шкив компрессора кондиционера необходимо заменить.

20. Наденьте на вал прижимную пластину.

Установка прижимной пластины компрессора кондиционера Лада Гранта

21. Вверните фиксирующий болт.

Фиксирующий болт прижимной пластины компрессора кондиционера Лада Гранта

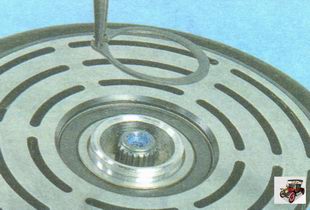

22. Плоским щупом измерьте зазор между поверхностями трения прижимной пластины и шкива. Если зазор неодинаков в разных точках окружности, значит, прижимная пластина деформирована и подлежит замене. Номинальный зазор составляет (0,35±0,02) мм.

Проверка зазора прижимной пластины компрессора кондиционера Лада Гранта

23. Более точно зазор можно проверить с помощью стрелочного индикатора. Для этого установите компрессор кондиционера в тиски.

Установите стрелочный индикатор, как показано на рисунке. Подсоедините положительную клемму аккумуляторной батареи к разъему обмотки катушки, а отрицательную клемму - к корпусу компрессора кондиционера. Измерьте зазор А между поверхностями трения прижимной пластины и шкива (зазор равен разности измеренных значений между включенной и выключенной муфтой компрессора кондиционера) через каждые 60° по окружности.

Если зазор неодинаков в разных точках окружности, значит прижимная пластина деформирована и подлежит замене.

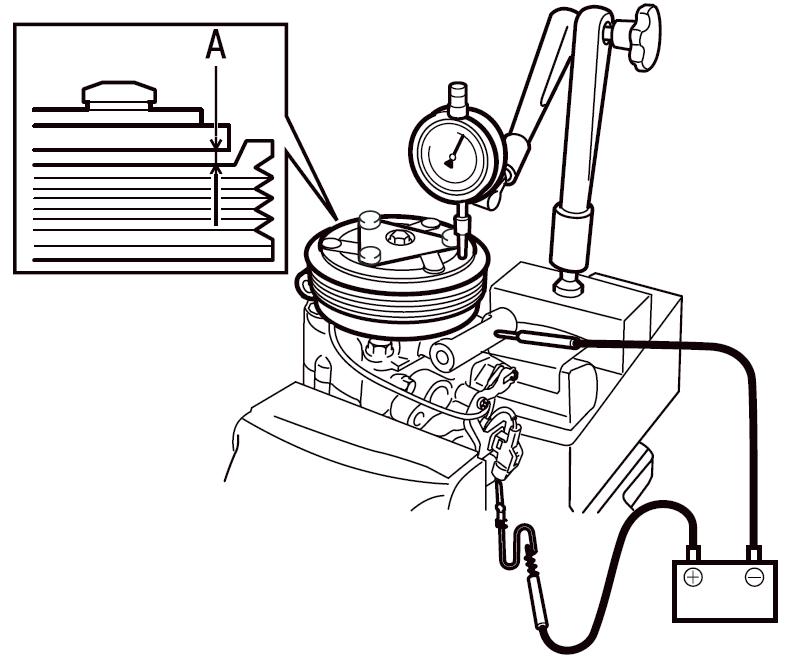

Индикатор биения прижимной пластины компрессора кондиционера Лада Гранта

24. Если зазор отличается от номинального, повторно снимите прижимную пластину. С помощью регулировочных шайб, устанавливаемых на вал ротора, отрегулируйте зазор. Снова наденьте прижимную пластину и проверьте полученный зазор.

Регулировочная шайба для установки зазора прижимной пластины компрессора кондиционера Лада Гранта

Примечание:

Для регулировки зазора используйте специальные калиброванные регулировочные шайбы.

25. После окончания регулировки затяните фиксирующий болт моментом 8 Н-м. Перед окончательным вворачиванием болта нанесите на его резьбовую часть анаэробный фиксатор.

26. Установите компрессор кондиционера и все снятые детали в порядке, обратном снятию.

27. Заправьте кондиционер и систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
